二極管符號含義與電路圖形符號大全

發布時間：2019-08-10 14:57:14
來源：
閱讀次數：次

本文詳解二極管符號及細分二極管每種符號的含義。

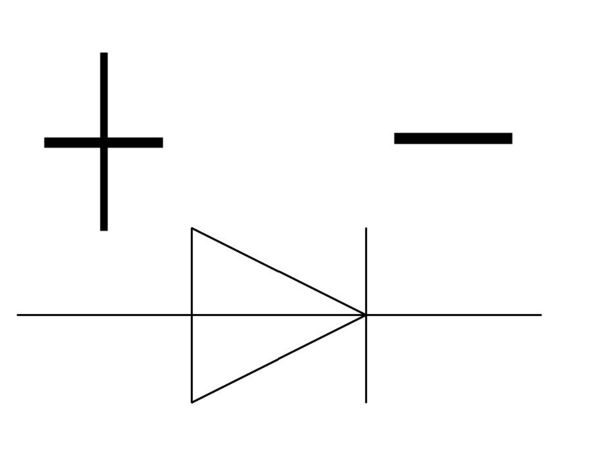

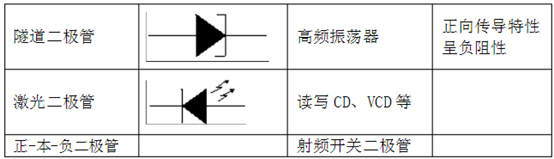

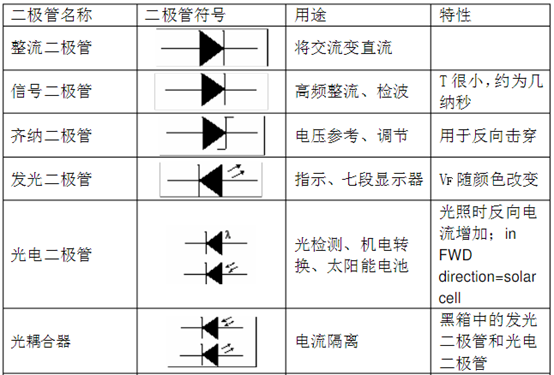

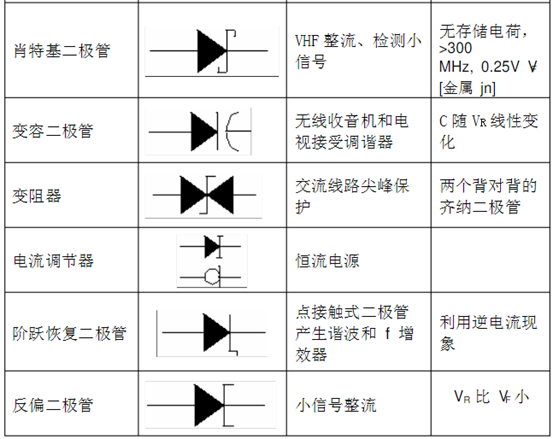

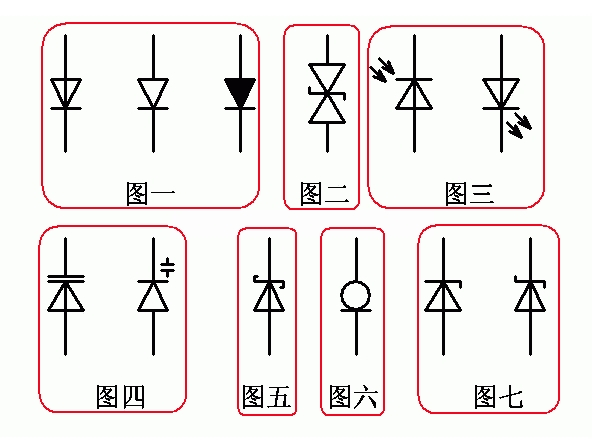

二極管符號大全及電路圖形符號：

二極管符號意義（含義）：

CT---勢壘電容

Cj---結(極間)電容，表示在二極管兩端加規定偏壓下，鍺檢波二極管的總電容

Cjv---偏壓結電容

Co---零偏壓電容

Cjo---零偏壓結電容

Cjo/Cjn---結電容變化

Cs---管殼電容或封裝電容

Ct---總電容

CTV---電壓溫度系數。在測試電流下，穩定電壓的相對變化與環境溫度的絕對變化之比

CTC---電容溫度系數

Cvn---標稱電容

IF---正向直流電流(正向測試電流)。鍺檢波二極管在規定的正向電壓VF下，通過極間的電流;硅整流管。硅堆在規定的使用條件下，在正弦半波中允許連續通過的最大工作電流(平均值),硅開關二極管在額定功率下允許通過的最大正向直流電流;測穩壓二極管正向電參數時給定的電流

IF(AV)---正向平均電流

IFM(IM)---正向峰值電流(正向最大電流)。在額定功率下，允許通過二極管的最大正向脈沖電流。發光二極管極限電流。

IH---恒定電流。維持電流。

Ii---發光二極管起輝電流

IFRM---正向重復峰值電流

IFSM---正向不重復峰值電流(浪涌電流)

Io---整流電流。在特定線路中規定頻率和規定電壓條件下所通過的工作電流

IF(ov)---正向過載電流

IL---光電流或穩流二極管極限電流

ID---暗電流

IB2---單結晶體管中的基極調制電流

IEM---發射極峰值電流

IEB10---雙基極單結晶體管中發射極與第一基極間反向電流

IEB20---雙基極單結晶體管中發射極向電流

ICM---最大輸出平均電流

IFMP---正向脈沖電流

IP---峰點電流

IV---谷點電流

IGT---晶閘管控制極觸發電流

IGD---晶閘管控制極不觸發電流

IGFM---控制極正向峰值電流

IR(AV)---反向平均電流

IR(In)---反向直流電流(反向漏電流)。在測反向特性時，給定的反向電流;硅堆在正弦半波電阻性負載電路中，加反向電壓規定值時，所通過的電流;硅開關二極管兩端加反向工作電壓VR時所通過的電流;穩壓二極管在反向電壓下，產生的漏電流;整流管在正弦半波最高反向工作電壓下的漏電流。

IRM---反向峰值電流

IRR---晶閘管反向重復平均電流

IDR---晶閘管斷態平均重復電流

IRRM---反向重復峰值電流

IRSM---反向不重復峰值電流(反向浪涌電流)

Irp---反向恢復電流

Iz---穩定電壓電流(反向測試電流)。測試反向電參數時，給定的反向電流

Izk---穩壓管膝點電流

IOM---最大正向(整流)電流。在規定條件下，能承受的正向最大瞬時電流;在電阻性負荷的正弦半波整流電路中允許連續通過鍺檢波二極管的最大工作電流

IZSM---穩壓二極管浪涌電流

IZM---最大穩壓電流。在最大耗散功率下穩壓二極管允許通過的電流

iF---正向總瞬時電流

iR---反向總瞬時電流

ir---反向恢復電流

Iop---工作電流

Is---穩流二極管穩定電流

f---頻率

n---電容變化指數;電容比

Q---優值(品質因素)

δvz---穩壓管電壓漂移

di/dt---通態電流臨界上升率

dv/dt---通態電壓臨界上升率

PB---承受脈沖燒毀功率

PFT(AV)---正向?qū)ㄆ骄纳⒐β?/div>

PFTM---正向峰值耗散功率

PFT---正向?qū)偹矔r耗散功率

Pd---耗散功率

PG---門極平均功率

PGM---門極峰值功率

PC---控制極平均功率或集電極耗散功率

Pi---輸入功率

PK---最大開關功率

PM---額定功率。硅二極管結溫不高于150度所能承受的最大功率

PMP---最大漏過脈沖功率

PMS---最大承受脈沖功率

Po---輸出功率

PR---反向浪涌功率

Ptot---總耗散功率

Pomax---最大輸出功率

Psc---連續輸出功率

PSM---不重復浪涌功率

PZM---最大耗散功率。在給定使用條件下，穩壓二極管允許承受的最大功率

RF(r)---正向微分電阻。在正向?qū)〞r，電流隨電壓指數的增加，呈現明顯的非線性特性。在某一正向電壓下，電壓增加微小量△V,正向電流相應增加△I,則△V/△I稱微分電阻

RBB---雙基極晶體管的基極間電阻

RE---射頻電阻

RL---負載電阻

Rs(rs)----串聯電阻

Rth----熱阻

R(th)ja----結到環境的熱阻

Rz(ru)---動態電阻

R(th)jc---結到殼的熱阻

rδ---衰減電阻

r(th)---瞬態電阻

Ta---環境溫度

Tc---殼溫

td---延遲時間

tf---下降時間

tfr---正向恢復時間

tg---電路換向關斷時間

tgt---門極控制極開通時間

Tj---結溫

Tjm---最高結溫

ton---開通時間

toff---關斷時間

tr---上升時間

trr---反向恢復時間

ts---存儲時間

tstg---溫度補償二極管的貯成溫度

a---溫度系數

λp---發光峰值波長

△λ---光譜半寬度

η---單結晶體管分壓比或效率

VB---反向峰值擊穿電壓

Vc---整流輸入電壓

VB2B1---基極間電壓

VBE10---發射極與第一基極反向電壓

VEB---飽和壓降

VFM---最大正向壓降(正向峰值電壓)

VF---正向壓降(正向直流電壓)

△VF---正向壓降差

VDRM---斷態重復峰值電壓

VGT---門極觸發電壓

VGD---門極不觸發電壓

VGFM---門極正向峰值電壓

VGRM---門極反向峰值電壓

VF(AV)---正向平均電壓

Vo---交流輸入電壓

VOM---最大輸出平均電壓

Vop---工作電壓

Vn---中心電壓

Vp---峰點電壓

VR---反向工作電壓(反向直流電壓)

VRM---反向峰值電壓(最高測試電壓)

V(BR)---擊穿電壓

Vth---閥電壓(門限電壓)

VRRM---反向重復峰值電壓(反向浪涌電壓)

VRWM---反向工作峰值電壓

Vv---谷點電壓

Vz---穩定電壓

△Vz---穩壓范圍電壓增量

Vs---通向電壓(信號電壓)或穩流管穩定電流電壓

av---電壓溫度系數

Vk---膝點電壓(穩流二極管)

VL---極限電壓CT---勢壘電容
