升壓電路簡介

升壓電路圖，升壓電路簡介，是利用自舉升壓二極管，自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高，有的電路升高的電壓能達到數倍電源電壓。

直流升壓電路圖

幾款簡單的直流升壓電路圖如下：

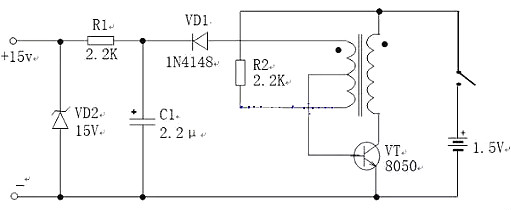

如圖所示是一種構造很簡單的小型直流升壓器，可用來取代15V的疊層電池。電路的核心元件一變壓器T使用的是袖珍驗鈔器的專用變壓器。電路耗電約40mA，輸出電壓為15V。如果萬用表15V電池的正極與1．5V電池的負極相接，只需將圖7—70中VD1（C1、VDZ的極性調過來，這樣將輸出一個-15V電壓）

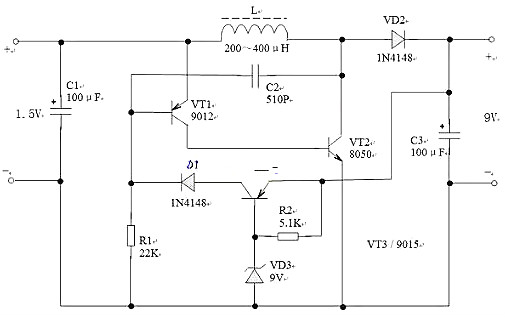

升壓電路圖，如圖所示是一種穩壓型直流升壓電路。該電路可將一節1．5V的電池升壓至9V，用來取代9V疊層電池使用。電路空載輸人電流低于1．2mA，轉換效率高達60％。該電路由振蕩電路和穩壓電路構成，其中VT1、VT2、C2組成振蕩器，色碼電感L為儲能電感，VD2為整流二極管，C3為輸出濾波電容，VT3、VD1、VD3及R2為穩定輸出電壓的穩壓電路。輸出電壓約等于VD3的穩壓值。

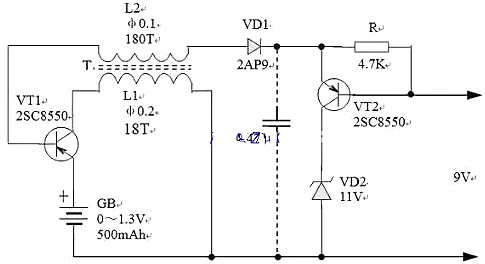

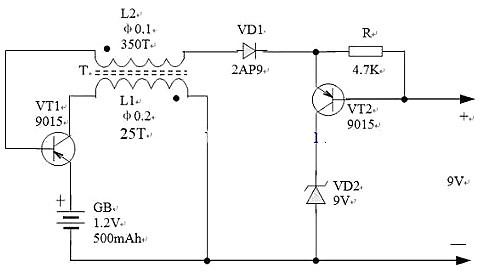

如圖所示是一種利用1.2V、500mAh的鎳鎘電池做電源的逆變電源電路，輸出直流電壓為9V，可供數字式萬用表使用。圖7－72中變壓器T利用15mm的磁環穿繞而成（元器件參數圖中均已標注人名為數字萬用表的電源開關。

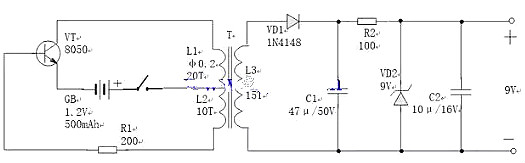

升壓電路圖，如圖所示是自控式數字表逆變電源電路。它不需要單獨設立電源開關或?qū)Ρ韮?nèi)開關進行改造。該電路具有耗電省、穩定可靠、不影響儀表精度等特點。電路中的變壓器T是用E3型鐵氧體磁芯、各折去一角后加工成口字形，L2在內,L1在外。整個逆變電源工作時，電池工作電流約為70mA。

下圖為仿制電路：輸入可低至0.8V，輸出電流可達10mA，輸出開路，輸入電流為零。

T:E3日字型磁芯L1=18匝=125μH L2=180匝=12mH

升壓電路圖-升壓器12v升220v電路圖

升壓器12v升220v電路其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可。

12v轉220v逆變器由逆變電路、邏輯控制電路、濾波電路三大部分組成，主要包括輸入接口、電壓啟動回路、MOS開關管、PWM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路、負載等部分。

12v升220v升壓電路圖（一）

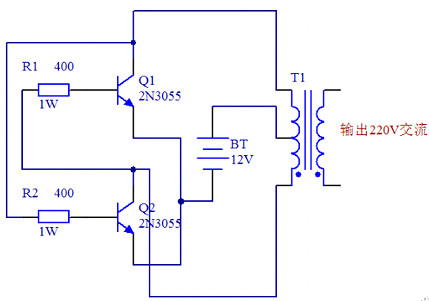

原理圖如下圖所示，采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

12v升220v升壓電路圖（二）

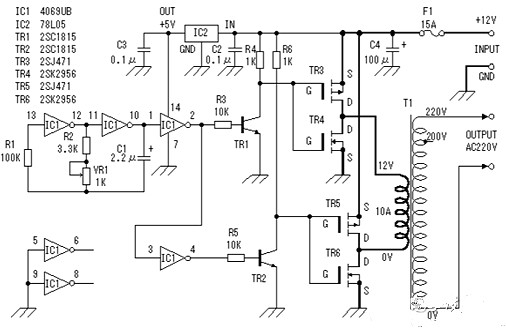

12v升220v升壓電路圖（三）

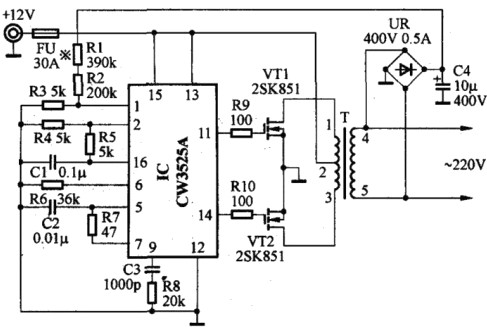

此逆變器主要由MOS場效應管，普通電源變壓器構成。其輸出功率取決于MOS場效應管和電源變壓器的功率。

12v升220v升壓電路圖（四）

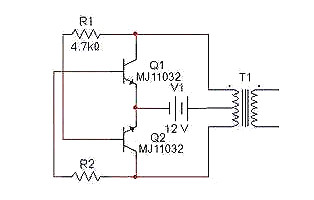

如下圖，我們也可以清楚看到需的元件還有各個元件之間的連接情況，在電路功能上，除了變壓器T1用來升壓，電源V1用來供電之外，剩下的原件就是產生矩形波的電路。在電阻選擇上R1和R2一般在1.2k-4.7k之間，三極管無特別要求根據變壓器的容量選擇，容量大就用功率大點的；變壓器可用普通控制變壓器，只要有兩組12V就行，我們這個原理圖中選擇器件為變壓器0v－12V－12V，三極管用的達林頓管MJ11032，電阻4.7k，輸出功率能夠達到百瓦左右，也不算小了，不過變壓器的功率要選大點了，否則輸出功率沒有那么大。
