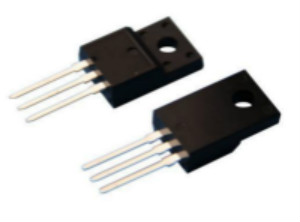

快恢復二極管（簡稱FRD），主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢復二極管屬于整流二極管中的高頻二極管，特點是它的反向恢復時間很短，這一點特別適合高頻率整流。快恢復二極管的反向恢復時間是其性能的重要參數，反向恢復時間的定義是：二極管從正向?qū)顟B(tài)急劇轉換到截止狀態，從輸出脈沖下降到零線開始，到反向電源恢復到最大反向電流的10％所需要的時間。常用符號trr表示，trr值越小的快恢復二極管工作頻率越高。因為導通和截止轉換迅速，從而可以改善整流波形。
快恢復二極管的內部結構與普通二極管不同，普通整流二極管是一個PN結，而快恢復二極管PN結中間增加了基區I，構成PIN硅片。由于基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短。從電物理現象來解釋，導通狀態向截止狀態轉變時，二極管在阻斷反向電流之前需要首先釋放上個周期存儲的電荷，這個放電時間被稱為反向恢復時間，反向恢復時間實際上是由電荷存儲效應引起的．反向恢復時間就是存儲電荷耗盡所需要的時間。
快恢復二極管好壞判:
正、負極性判別（看）。高頻變阻快恢復二極管與普通二極管在外觀上的區別是其色標顏色小同，普通二極管的色標顏色一般為黑色，而高頻變阻快恢復二極管的色標顏色則為淺綠色。其極性規律與普通二極管相似，即帶綠色環的一端為負極，不帶綠色環的一端為正極。
性能好壞的檢測（動）。高頻變阻快恢復二極管檢測方法與測量普通二極管正、反向電阻的方法相同,將萬用表置于“R×10k”擋測量高頻變阻二極管的正、反向電阻值,正常的高頻變阻二極管的正向電阻值(黑表筆接正極時)為4.5~6kΩ，反向電阻值為無窮大。若測得其正、反向電阻值不在正常范圍內或均為無窮大，則說明被測高頻變阻二極管已損壞。
