貼片三極管產品介紹：
貼片三極管，別稱雙極型晶體管，由兩個背靠背PN結構成的具有電流放大作用的晶體三極管。起源于1948年發明的點接觸晶體三極管，50年代初發展成結型三極管即現在所稱的雙極型晶體管。雙極型晶體管有兩種基本結構：PNP型和NPN型。在這3層半導體中，中間一層稱基區，外側兩層分別稱發射區和集電區。當基區注入少量電流時，在發射區和集電區之間就會形成較大的電流，這就是晶體管的放大效應。
烜芯微貼片三極管采用歐盟生產標準，主要熱售產品小功率貼片三極管sot23、小功率貼片三極管sot89、小功率貼片三極管sot223、小功率貼片三極管sot323、小功率貼片三極管sot25等封裝；
烜芯微貼片三極管（小功率貼片三極管）產品展示：

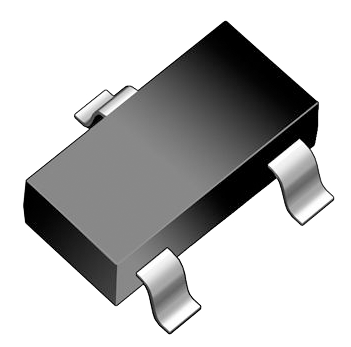

貼片三極管SOT23

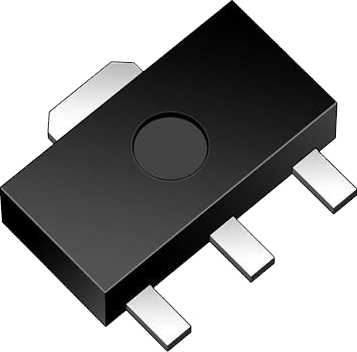

小功率三極管sot89

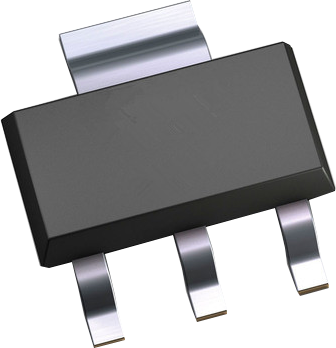

小功率三極管sot223
小功率三極管sot89
小功率三極管sot223

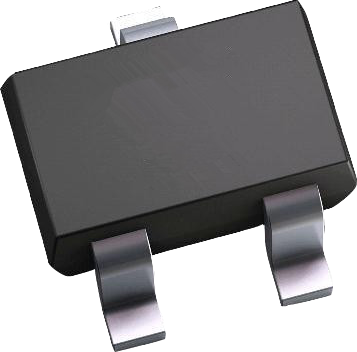

小功率三極管sot323
小功率三極管sot25
小功率三極管sot25
產品參數鏈接：《貼片三極管產品參數》；
貼片三極管產品構造：

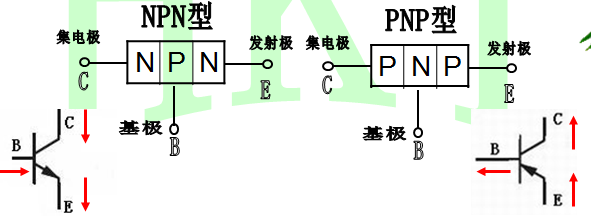

貼片三極管基本結構：
由2個背靠背的PN結組成。
按結構三極管分為：NPN和PNP型兩種貼片三極管。
如果以材料分有硅材料和鍺材料兩種三貼片三極管。
貼片三極管的基本作用：
貼片三極管基本作用是放大，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。貼片三極管有一個重要參數就是電流放大系數β。當貼片三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流β倍的電流，即集電極電流。并且基極電流很小的變化可以引起集電極電流很大的變化，這就是貼片三極管的放大作用。 貼片三極管還可以作電子開關，以及配合其它電子元件還可以構成振蕩器等。
貼片三極管的基本參數：
1. 特征頻率fT：當f=fT時，貼片三極管完全失去電流放大功能。如果工作頻率大于fT，電路將不正常工作
2 .工作電壓/電流：用這個參數可以指定該管的電壓電流使用范圍。
3 . hFE：電流放大倍數。
4. VCEO：集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.
5 .PCM：最大允許耗散功率。
貼片三極管的區分方法：
一、按結構材料區分：
按結構區分分為：NPN和PNP型兩種貼片三極管。
如果以材料分有硅材料和鍺材料兩種三貼片三極管
二、按開關電路區分：
開關貼片三極管是一種飽和與截止狀態變換速度較快的三極管，廣泛應用于各種脈沖電路、開關電路及功率輸出電路中。開關三極管分為：小功率開關貼片三極管和高反高壓大功率開關貼片三極管等。 如3904、3906、3DK2B、3DK4B、3DK7C還有節能燈和整流器專用的開關管13001、13003、13009等其中A1668、C3039用于電源開關
三、按工作頻率區分：
具有高頻信號放大作用的三極管叫高頻貼片三極管，一般頻率響應特性在30MHZ 以上的是高頻貼片三極管，它主要用于高頻放大電路里，如無線電設備的前置放大（高頻）、混頻電路、振蕩電路電路等等，大功率高頻三極管則主要用于無線電功率發射電路，通常將特征頻率fT小于或等于3MHZ的晶體管稱為低頻管，將fT大于或等于30MHZ的晶體管稱為高頻管，有的管子可以達到1GHZ以上。將fT大于3MHZ、小于30MHZ的晶體管稱為中頻管。 如高頻管：BFR93A BFR182 BFR183 BFR193都在 500MH以上
四、按輸出功率區分：
功率在1W以下的，一般稱為小功率貼片三極管，大于2W的叫大功率貼片三極管，大于1W小于低于2W的是中功率貼片三極管，小功率三極管用途很廣，幾乎所有的電器產品都有它們的身影，比如電話、手機、電視、收音機，照相機、音響、節能燈等等。它們在電路中的作用是把各種微小的信號放大成電路中所需要的信號.
