貼片鉭電容的應用
貼片鉭電容是電解電容器中的一類，常應用于各類電子產品，特別是一些高密度組裝且內部空間狹小的產品，如手機、便攜式打印機等。貼片鉭電容使用金屬鉭(Ta)作為陽極材料，按陽極結構的不同又可分為箔式和鉭燒粉結式兩種。

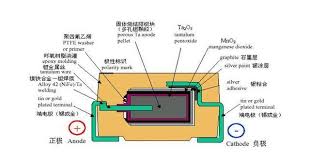

貼片鉭電容使用金屬鉭做介質，不像普通電解電容那樣使用電解液，貼片鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于貼片鉭電容內部沒有電解液，很適合在高溫下工作。 這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體貼片鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：貼片鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內具有非常高的工作電場強度，所具有的電容量特別大，即比容量非常高，因此特別適宜于小型化。
貼片鉭電容的正負極識別
1、貼片：貼片鉭電容有一端是標有一橫線,是貼片鉭電容的正極，另外一端是負極.
2、插件：引線貼片鉭電容腿長的一端是正極，腿短一端是負極.
3、注意事項：貼片鉭電容是極性電容，正負極不能接反，萬一接反，該貼片鉭電容就不起作用或者失效。
貼片鉭電容的極性，對于貼片鉭電容來說，有一條橫線的那一端是貼片鉭電容的正極，而另一端就是貼片鉭電容的負極。
對于有引線管腳的貼片鉭電容來說，長腿的一端是貼片鉭電容的正極，短腿的一端是負極。
在焊接電容時，不能將貼片鉭電容的正負極接反。

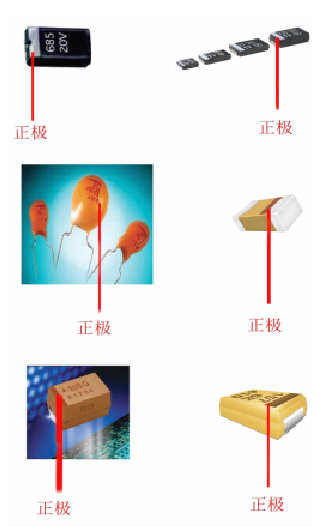

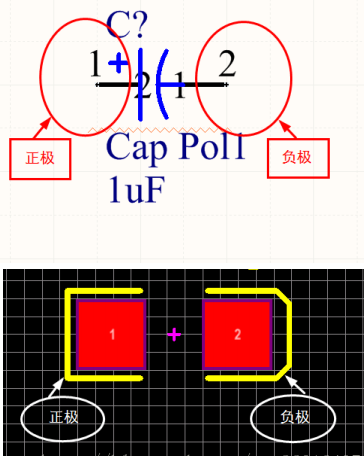

如下列圖像所示：
