熱敏電阻、電阻溫度檢測器（RTD）和熱電偶
最簡單的一類溫度傳感器是溫度影響電阻變化的溫度傳感器。使用這種類型的主傳感元件，一個簡單的歐姆表能夠用作溫度計，將電阻解釋為溫度測量：

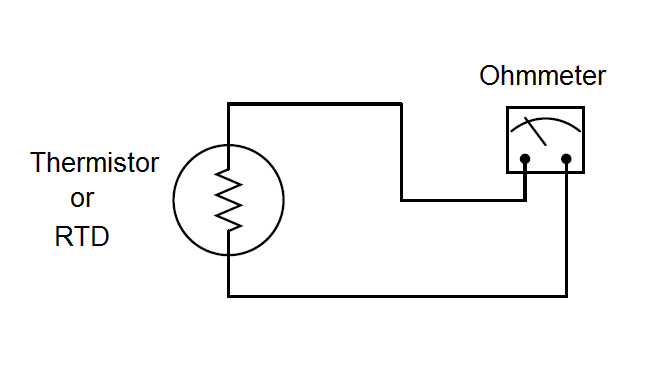

熱敏電阻和RTD電路圖
熱敏電阻是由金屬氧化物制成的器件，其隨著溫度的升高（正溫度系數）而增加電阻，或者隨著溫度的升高而降低電阻（負溫度系數）。

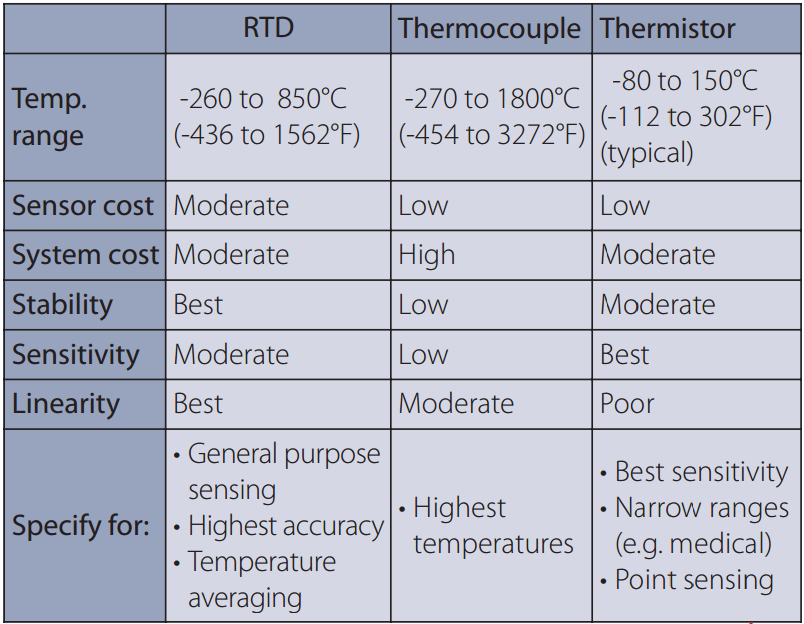

RTD是由純金屬線（通常是鉑或銅）制成的器件，隨著溫度的升高，電阻總是增加。熱敏電阻和RTD之間的主要區別在于線性度：熱敏電阻是高靈敏度和非線性的，而RTD相對不敏感但非常線性。因此，通常在高精度不重要的地方使用熱敏電阻。許多消費級設備使用熱敏電阻作為溫度傳感器。

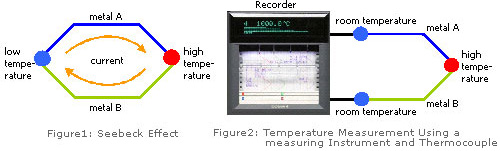

熱電偶是溫度傳感器。它們的工作原理是，當熱電偶的兩端處于不同的溫度時，兩種不同金屬（形成閉合電路）的連接產生可測量的電壓（電動勢）（見圖1）。由于熱電偶結構簡單且可靠性優越，因此它們已被廣泛用作工業溫度傳感器。此外，將測量?jī)x器（記錄儀，DCS，PLC等）連接到電路的一端可以測量電位差（電磁力）（見圖2）。
熱敏電阻
熱敏電阻是一種電阻器件，由金屬氧化物組成，形成珠子并封裝在環氧樹脂或玻璃中。
典型的熱敏電阻顯示出較大的負溫度系數。電阻隨溫度急劇下降并呈非線性下降。靈敏度是RTD的許多倍，但有用的溫度范圍是有限的。一些制造商提供具有正系數的熱敏電阻。也可提供線性化模型。
不同來源的熱敏電阻在性能和價格方面存在很大差異。典型的好處是：
傳感器成本低：基本熱敏電阻非常便宜。但是，具有更緊密互換性或擴展溫度范圍的型號通常比RTD成本更高。
高靈敏度：熱敏電阻每度溫度變化可以改變幾十歐姆的電阻，相比之下，RTD的電阻只有幾歐姆。
點感應：熱敏電阻磁珠可以制成針頭尺寸，用于小面積感應。
電阻溫度探測器（RTD）
RTD傳感元件由線圈或純金屬沉積膜組成。元件的電阻以已知且可重復的方式隨溫度增加。RTD在很寬的溫度范圍內具有出色的精度，是工業溫度傳感器中增長最快的部分。他們的優勢包括：
溫度范圍： RTD型號的溫度范圍為-260至650°C（-436至1202°F）。
重復性和穩定性：鉑電阻溫度計是美國國家標準與技術研究院使用的主要插值儀器，溫度范圍為-260至962°C。普通工業RTD通常漂移低于0.1°C /年。
靈敏度： RTD上的壓降提供比熱電偶大得多的輸出。
線性度：鉑和銅RTD比熱電偶或熱敏電阻產生更線性的響應。可以通過適當設計電阻橋網絡來校正RTD非線性。
系統成本低： RTD使用普通的銅延長引線，無需冷端補償。
標準化：制造商提供符合行業標準曲線的RTD，最常見的是100Ω鉑金，符合EN60751標準。
熱電偶
熱電偶由兩根異種金屬線焊接在一起形成一個結。在信號線的另一端，通常作為輸入儀器的一部分，是另一個稱為參考結的結點，其對環境溫度進行電子補償。加熱傳感結產生與兩個結之間的溫差成比例的熱電勢（emf）。當補償參考結的已知溫度時，該毫伏級電動勢指示感測尖端處的溫度。
熱電偶簡單而熟悉。然而，由于需要特殊的延長線和參考結補償，將它們?cè)O(shè)計到系統中變得復雜。熱電偶優勢包括：
極高的溫度能力：帶有貴金屬接頭的熱電偶可以高達1800°C（3272°F）。
堅固耐用：熱電偶固有的簡單性使其能夠抵抗沖擊和振動。
小尺寸/快速響應：細線熱電偶結占用空間小，質量輕，適合點感應和快速響應。但請注意，許多RTD的時間常數比等效的熱電偶快。
