快恢復二極管如何應用
快恢復二極管如何應用，快恢復二極管(簡稱FRD )是一種具有開關特性好、反向恢復時間短特點的半導體二極管,主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中,作為高頻整流=二極管、續流=極管或阻尼二極管使用。下面我們就來說說快恢復二極管在電源電路中的應用。
快恢復二極管如何應用在電源電路中
(1)在基極驅動電路中應用

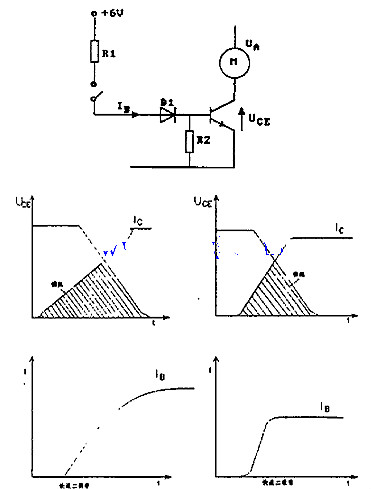

如果晶體管基極驅動電路的電源電壓較低, 例如6V , 則基極電流上升緩慢.如果影響到晶體管集電極電流的上升率,增加了功率晶體管的開通損耗。在這種應用場合,為了避免基極電流上升緩慢,在圖1所示電路中的二極管D1選用導通峰壓UFP低的二極管是很有好處的。
圖1 基極驅動電路中串聯的二極管對晶體管開通性能的影響
(2)達林頓組合電路中的應用
如圖2所示的達林頓組合電路中,加速-極管D為晶體管T2中的存貯電荷提供一條快速低阻的的泄放電路。這里對加速二 極管的一個要求是:正向恢復時間tfr要短。如果tfr時間較長,則晶體管T2基極發射極間的反向偏壓過低。導致晶體管的存貯時間ts及集電極電流的下降時間f增長。關斷損耗增加。
(3)雙正激變換器中作去磁二極管
如圖3所示,雙正激變換器中,二極管D1、D2的作用是在晶體管T1、T2關斷后對變壓器去磁(變壓器存儲的磁場能量通過二極管送回到電源)。晶體管關斷時, - -極管導通。二極管導通風峰壓Ufp和電源電壓Ua相加施加到關斷的晶體管上,晶體管必須能承受這個電壓。
( 4 )在續流電路中的應用

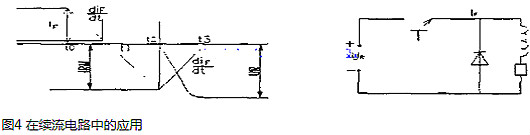

在圖4所示的斬波器中,晶體管關斷時,負載電流通過二極管續流。t0時 ,晶體管再次導通,集電極電流以晶體管限定的上升率增長;同時二極管電流也以同樣的速率衰減, t1時等于零, t2時達到反向最大值IRM。
t1~t2期間,反向恢復電流從二極管中消除存貯電荷,到t2時,可以認為這個工作已完成，二極管已做好了關斷準備。
快恢復二極管如何應用-在繼電器方面的應用

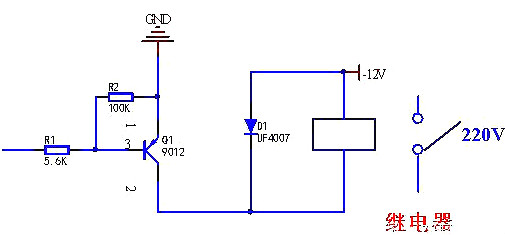

如下圖，在繼電器兩端并聯一個UF4007，它的反向重復峰值電壓1000V、正向浪涌電流30A。繼電器線圈是可以儲存能量的，一旦線圈斷電，它兩端就會產生很大的反向電動勢，如果在線圈兩端并聯一個快恢復二極管，使它產生一個回路，電動勢通過這個回路使線圈儲存的能量泄放。
快恢復二極管如何應用-在IGBT開關管的應用
如下圖是電磁爐全橋控制的LC振蕩電路，Q1-Q4相互導通，在導通-關斷過程中，會產生能量，這個二極管經常被稱為寄生二極管或者續流二極管，IGBT作為開關用時候一般電壓達到上千伏，因此肖特基二極管不適合。
快恢復二極管如何應用-在BOOST升壓等開關電源應用

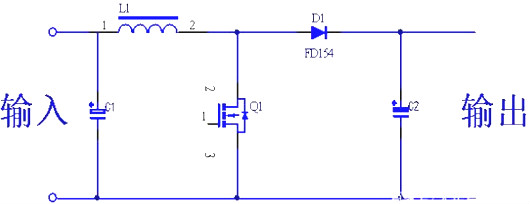

1）如下圖是BOOST升壓電路，F(xiàn)R154為400V/1.5A快恢復二極管，起到防止電流倒灌作用

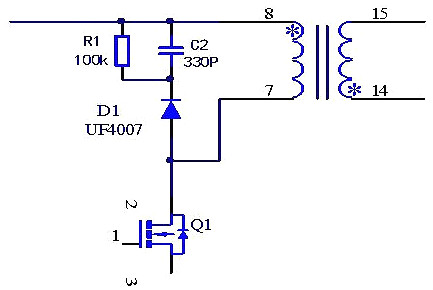

2）在RCD等鉗位吸收回路應用，如下圖D1/UF4007與R1、C2組成吸收回路。
快恢復二極管應注意事項
1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
2）若對管中有一只管子損壞，則可作為單管使用。
3）測正向?qū)▔航禃r(shí)，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值(0.6V)。
