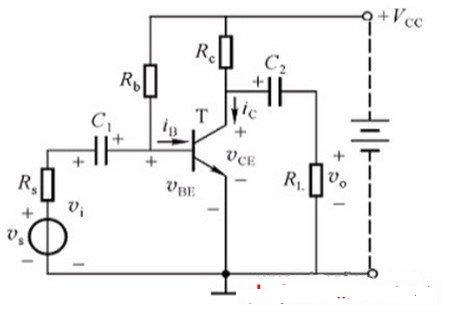

一、放大電路的組成與各元件的作用
Rb和Rc：提供適合偏置——發射結正偏，集電結反偏。C1、C2是隔直（耦合）電容，隔直流通交流。

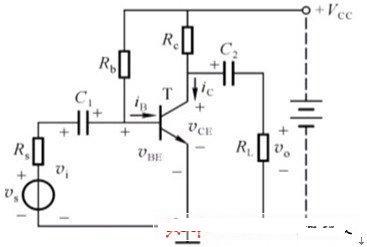

共射放大電路Vs，Rs：信號源電壓與內阻；RL：負載電阻，將集電極電流的變化△ic轉換為集電極與發射極間的電壓變化△VCE
二、放大電路的基本工作原理
靜態（Vi=0，假設工作在放大狀態）分析，又稱直流分析，計算三極管的電流和極間電壓值，應采用直流通路（電容開路）。

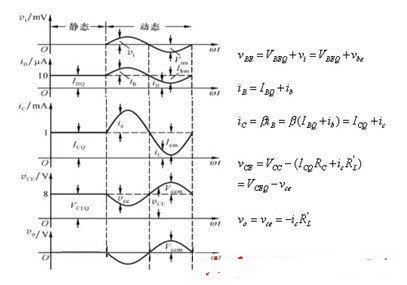

基極電流：IB=IBQ=（VCC-VBEQ）/Rb集電極電流：IC=ICQ=βIBQ集-射間電壓：VCE=VCEQ=VCC-ICQRc動態（vi≠0）分析：
放大電路對信號的放大作用是利用三極管的電流控制作用來實現，其實質上是一種能量轉換器。
三、構成放大電路的基本原則
放大電路必須有合適的靜態工作點：直流電源的極性與三極管的類型相配合，電阻的設置要與電源相配合，以確保器件工作在放大區。輸入信號能有效地加到放大器件的輸入端，使三極管輸入端的電流或電壓跟隨輸入信號成比例變化，經三極管放大后的輸出信號（如ic=β*ib）應能有效地轉變?yōu)樨撦d上的輸出電壓信號。
電壓傳輸特性和靜態工作點

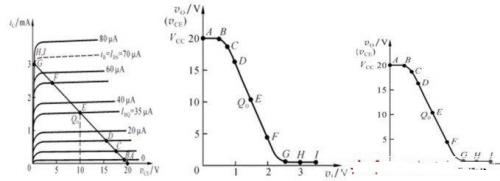

一、單管放大電路的電壓傳輸特性

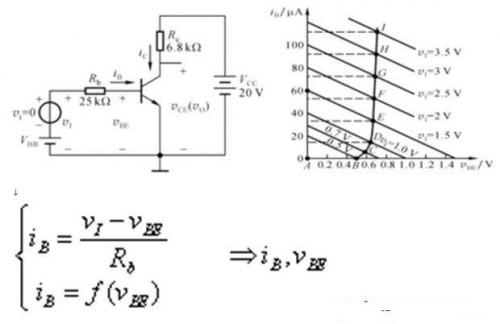

圖解分析法：

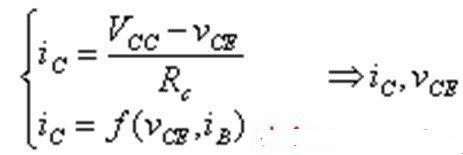

輸出回路方程：
輸出特性曲線：
AB段：截止區，對應于輸出特性曲線中iB＜0的部分。
BCDEFG段：放大區
GHI段：飽和區
作為放大應用時：Q點應置于E處（放大區中心）。若Q點設置C處，易引起載止失真。若Q點設置F處，易引起飽和失真。
用于開關控制場合：工作在截止區和飽和區上。
二、單管放大電路靜態工作點（公式法計算）

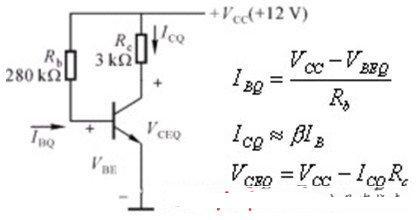

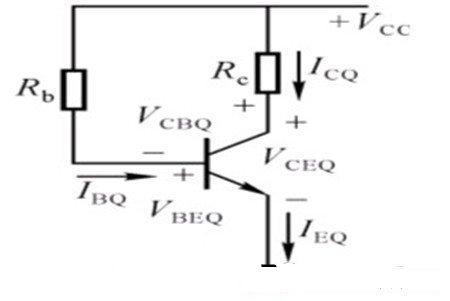

單電源固定偏置電路：選擇合適的Rb，Rc，使電路工作在放大狀態。

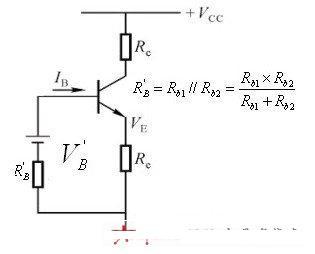

工作點穩定的偏置電路：該方法為近似估算法。

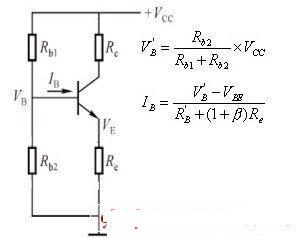

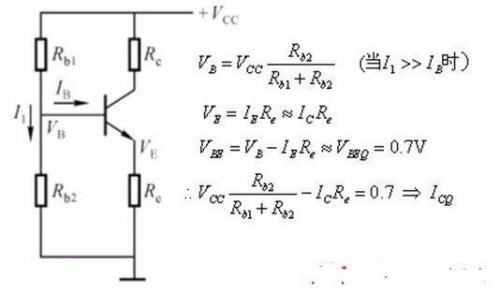

分壓式偏置電路：
穩定工作點的另一種解釋：溫度T↑→IC↑→IE↑→VE↑（=IERe）↓（VB固定），則IC↓IB↓VBE↓（=VB-VE）。
在靜態情況下，溫度上升引起IC增加，由于基極電位VB基本固定，該電流增量通過Re產生負反饋，迫使IC自動下降，使Q點保持穩定。Re愈大，負反饋作用愈強，穩定性也愈好。但Re過大，輸出的動態范圍（ΔVCE）變小，易引起失真。Rb1、Rb2愈小，VB愈穩定。但它們過小將使放大能力下降。工程設計時，應綜合考慮電阻阻值的影響。
經驗公式：I1=（5～10）IBQ，VEQ=IEQRe=0.2VCC（或VEQ=1～3V）。
