今天和大家聊的是S8050與S8550三極管的常見用法，大家都知道這兩個分別是NPN，PNP三極管。NPN三極管是高電平導通，PNP三極管是低電平導通。下面是三極管的引腳圖，它們的封裝都是一樣的。1腳為基極、2腳為發射極、3腳為集電集。
S8050或S8550
S8050或S8550
大家可以關注小北設計微信眾公號回復：三極管，可以獲得它們的原理圖封裝與PCB封裝。
下面小北和大家聊下，三極管當開關注意的事項。我們都知道，三極管運行區域有：截止區、放大區、飽和區。當我們用在開關時，我們只需要運行在截止或飽和。這兩個區域就行。

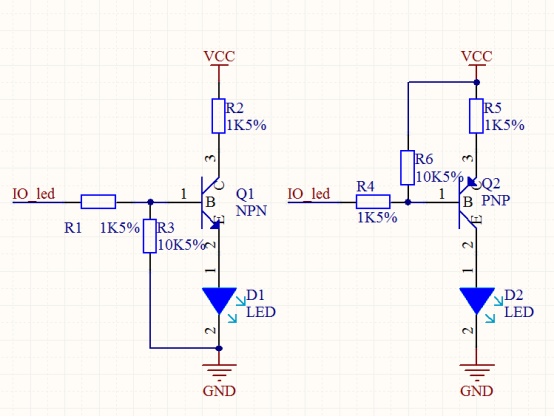

下圖是由S8050與S8550三極管阻成的電路。
上圖中，R3，R6啟到了一定的做用，也有一定的防干擾性。當VCC的電壓》芯片的電壓時，NPN電路可能導到芯片燒壞。PNP電路雖然不能燒壞，但是不能控制電路，導到LED高亮。
