        半導體二極管的主要參數介紹
        描述二極管特性的物理量稱為二極管的參數,它是反映二極管電性能的質量指標,是合理選擇和使用二極管的主要依據。在半導體器件手冊或生產廠家的產品目錄中,對各種型號的二極管均用表格列出其參數。二極管的主要參數有以下幾種:
        1.最大平均整流電流IF(AV)
        IF(AV)是指二極管長期工作時,允許通過的最大正向平均電流。它與PN結的面積、材料及散熱條件有關。實際應用時,工作電流應小于IF(AV),否則,可能導致結溫過高而燒毀PN結。
        2.最高反向工作電壓VRM
        VRM是指二極管反向運用時,所允許加的最大反向電壓。實際應用時,當反向電壓增加到擊穿電壓VBR 時,二極管可能被擊穿損壞,因而,VRM通常取為(1/2 ~ 2/3)VBR 。
        3.反向電流IR
        IR是指二極管未被反向擊穿時的反向電流。理論上IR =IR(sat),但考慮表面漏電等因素,實際上IR 稍大一些。IR 愈小,表明二極管的單向導電性能愈好。另外,IR 與溫度密切相關,使用時應注意。
        4.最高工作頻率fM
        fM是指二極管正常工作時,允許通過交流信號的最高頻率。實際應用時,不要超過此值,否則二極管的單向導電性將顯著退化。fM的大小主要由二極管的電容效應來決定。
        5.二極管的電阻
        就二極管在電路中電流與電壓的關系而言,可以把它看成一個等效電阻,且有直流電阻與交流電阻之別。
        (1)直流等效電阻RD
        直流電阻定義為加在二極管兩端的直流電壓UD與流過二極管的直流電流ID 之比,即
        RD的大小與二極管的工作點有關。通常用萬用表測出來的二極管電阻即直流電阻。不過應注意的是,使用不同的歐姆檔測出來的直流等效電阻不同。其原因是二極管工作點的位置不同。一般二極管的正向直流電阻在幾十歐姆到幾千歐姆之間,反向直流電阻在幾十千歐姆到幾百千歐姆之間。正反向直流電阻差距越大,二極管的單向導電性能越好。
        (2)交流等效電阻rd
        rd亦隨工作點而變化,是非線性電阻。通常,二極管的交流正向電阻在 幾~幾十歐姆之間。
        需要指出的是,由于制造工藝的限制,即使是同類型號的二極管,其參數的分散性很大。通常半導體手冊上給出的參數都是在一定測試條件下測出的,使用時應注意條件。

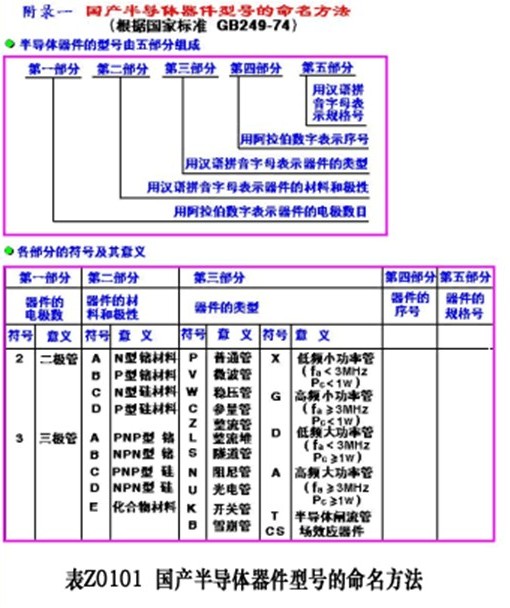

        半導體二極管的型號命名
        二極管的型號命名通常根據國內標準GB-249-74規定,由五部分組成。第一部分用數字表示器件電極的數目;第二部分用漢語拼音字母表示器件材料和極性;第三部分用漢語拼音字母表示器件的類型;第四部分用數字表示器件序號;第五部分用漢語拼音字母表示規格號。如表Z101所示。
        二極管的主要參數
