想將AC220V電壓轉為5V電壓，若想要5V的交流，直接選用一個5V的電源變壓器降壓即可獲得5V的交流電壓。若想獲得直流5V電壓，采用電源變壓器降壓，然后再經整流、濾波及穩壓即可獲得5V直流電壓。不過這種采用變壓器降壓獲得5V的直流電壓體積較大，若要求體積較小，可以選用市售的5V隔離型AC-DC電源模塊。下面我們介紹兩種將AC220V轉為直流5V電壓的方法。
1、采用電源變壓器降壓及穩壓獲得直流5V電壓

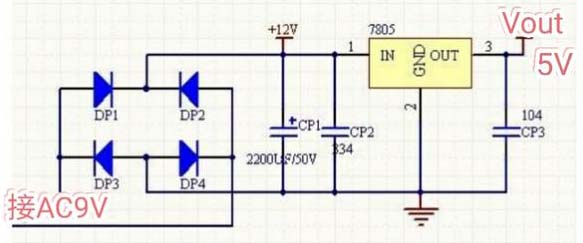

5V穩壓電路。
上圖中是一個簡單的5V直流穩壓電路。該電路的輸入端（即整流橋的輸入端）接9V變壓器的次級輸出端（圖中變壓器未畫出），該交流電壓經整流橋整流、電容C1濾波后加至7805的輸入端，經7805穩壓后，輸出即為5V的穩定電壓，最大輸出電流可達1.5A。若想獲得更大的輸出電流，可以選用LM2576-5穩壓IC來穩壓，其最大輸出電流可達3A。
2、采用隔離型的AC-DC模塊獲得直流5V電壓

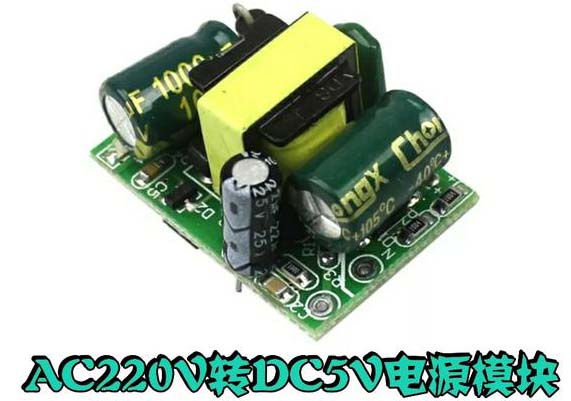

AC-DC電源模塊。
上述采用變壓器降壓獲得5V電壓的電路體積較大，若要求體積小巧，并且負載電流不是很大（數百mA以?xún)?nèi)），可以選用市售的隔離型AC-DC電源模塊來獲得5V的直流電壓。
上圖所示的這種AC-DC電源模塊直接對AC220V整流，然后經高壓電容濾波后變?yōu)楦邏褐绷鳎俳?jīng)專用的開關電源IC的振蕩、降壓、穩壓等一系列處理后，在輸出端輸出的便是穩定的5V直流電壓。

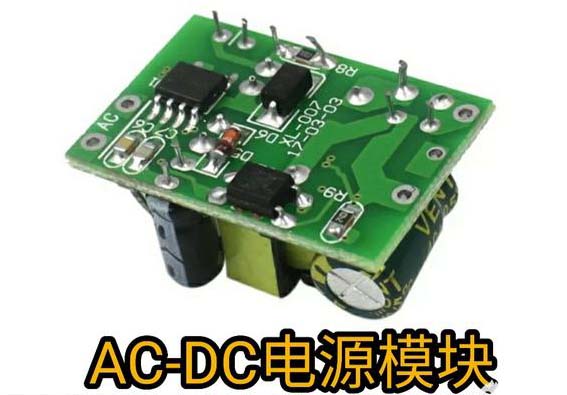

AC-DC電源模塊的背面。
AC-DC電源模塊的背面。
上述的這種AC-DC電源模塊一般都采用貼片元件制作，體積很小，輸出電壓為5V時，輸出電流最大可達700mA，足可以滿足一般的要求。
