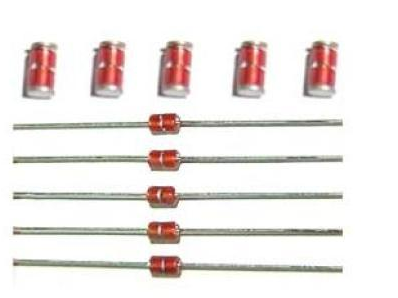

穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。
從穩壓二極管的伏安特性曲線上可以確定穩壓二極管的參數。
1．穩定電壓 Vz -- 在規定的穩壓管反向工作電流 IZ 下，所對應的反向工作電壓。
2．動態電阻 rz-- 其概念與一般二極管的動態電阻相同，只不過穩壓二極管的動態電阻是從它的反向特性上求取的。 Rz 愈小，反映穩壓管的擊穿特性愈陡。
rz＝△Vz /△Iz
3．最大耗散功率 PzM -- 穩壓管的最大功率損耗取決于 PN 結的面積和散熱等條件。反向工作時，PN 結的功率損耗為 Pz＝VzIz，由 PzM 和 Vz 可以決定 Izmax。
4．最大穩定工作電流 IzMAX 和最小穩定工作電流 IzMIN -- 穩壓管的最大穩定工作電流取決于最大耗散功率，即 Pzmax ＝VzIzmax 。而 Izmin 對應 VzZmin。 若 Iz＜IzZmin，則不能穩壓。
5．穩定電壓溫度系數 αVZ-- 溫度的變化將使 Vz 改變，在穩壓管中，當|Vz|＞7 V 時，Vz 具有正溫度系數，反向擊穿是雪崩擊穿。
當|Vz|＜4V 時， VzZ 具有負溫度系數，反向擊穿是齊納擊穿。
當 4V＜|Vz| ＜7V 時，穩壓管可以獲得接近零的溫度系數。這樣的穩壓二極管可以作為標準穩壓管使用。
穩壓二級管是利用反向擊多區的穩壓特性進行工作的，因此、穩壓管在電路中要反向連接。穩壓管的反向擊穿電壓稱為穩定電壓、不同類型穩壓管的穩定電壓也不一樣，某一型號的穩壓管的穩壓值固定在口定范圍。例如：2CW11 的穩壓值是 3.2V 到 4.5V，其中某一只管子的穩壓值可能是 3.5V，另一只管子則可能是 4.2V。
在實際應用中，如果選擇不到穩壓值符合需要的穩壓管，可以選用穩壓值較低的穩壓管，然后串聯一辦或幾只硅二極管“枕墊”，把穩定電壓提高到所需數值。這是利用硅二極管的正向壓降為 0.6～0.7V 的特點來進行穩壓的。因此，二極管在電路中必須正向連接，這是與穩壓管不同的。
穩壓二極管正反向串聯的作用
如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電壓被鉗位（即不能再升高）。
1、經常在功率較大的放大電路，功率管的柵極 G 與源極 S 即發射結一個穩壓二極管，這是通過限制電壓對 G-S 起保護作用，防止 G-S 之間的絕緣層被過高的電壓擊穿。
2、兩個二極管反向串聯后對與之并聯的電路可起過壓保護作用，當電路過壓時，二極管首先擊穿短路。
