射極跟隨器也就是共集電極放大電路，是一種廣泛應用的電路。其主要作用是將交流電流放大，以提高整個放大電路的帶負載能力。實際電路中，一般用作輸出級或隔離級。
1.什么是射極跟隨器
設計跟隨器其特點為輸入阻抗高，輸出阻抗低，因而從信號源索取的電流小而且?guī)ж?fù)載能力強，所以常用于多級放大電路的輸入級和輸出級；也可用它連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。
1.什么是射極跟隨器
射極跟隨器電路的主要特點是，輸入電阻高，傳遞信號源信號效率高；輸出電阻低，帶負載能力強；電壓放大倍數小于1而接近于1，且輸出電壓與輸入電壓相位相同，具有跟隨特性，因而在實用中，廣泛用作輸出級或中間隔離級。
需要說明的是，射極跟隨器電路雖然沒有電壓放大作用，但仍有電流放大作用，因而有功率放大作用。
2.射極跟隨器特點
性能特點：
射極跟隨器也就是共集電極放大電路，是一種廣泛應用的電路。其主要作用是將交流電流放大，以提高整個放大電路的帶負載能力。實際電路中，一般用作輸出級或隔離級。
其特點為輸入阻抗高，輸出阻抗低，因而從信號源索取的電流小而且?guī)ж?fù)載能力強，所以常用于多級放大電路的輸入級和輸出級；也可用它連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。
3.射極跟隨器應用
應用：
1、作輸出級使用

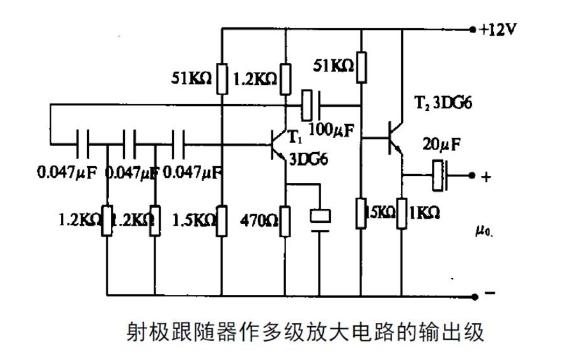

下圖為RC移相式振蕩器的原理電路，輸出的三極管T2是射極跟隨器。如果不接入T2，而讓T1直接帶載，則當振蕩器接入負載時，負載的參數將會影響選頻網絡的參數，使電路的工作狀態受到影響。因此，在電路的輸出端接入T2，使振蕩選頻電路和負載支路相隔離，二者互不干擾，電路能夠正常工作。
3.射極跟隨器應用
2、作測量放大器的輸入級
下圖為DA-16型晶體管毫伏表原理電路的部分電路，圖中的T1、T2、R4、R5、R6、R7、C4組成帶自舉電路的射極輸出器，且T1、T2組成了達林頓復合管。這樣，圖中電路的輸入電阻很大，從而在測量時對被測電路的影響較小，提高了測量精度。圖中的D10是作為保護二極管，利用二極管的鉗位作用，防止在測量時輸入電壓過高而毀壞晶體管。
3.射極跟隨器應用
3、作中間級使用

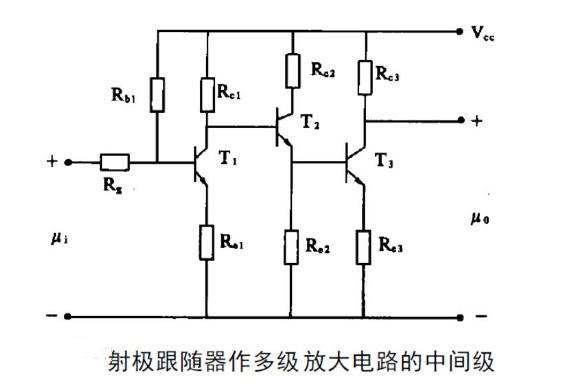

下圖是一多級放大電路，T2處于射極跟隨狀態，其將輸入級T1和輸出級T3相互隔開，減弱了T1和T3的相互影響，并且由于T2具有的電壓跟隨特性，使得T2的加入對電路的工作狀態沒有影響。因此，此時T2所起的作用是緩沖、隔離前后級的相互干擾，保證電路的正常工作。
3.射極跟隨器應用
