采用RC選頻網絡構成的振蕩電路稱為RC振蕩電路，它適用于低頻振蕩，一般用于產生1Hz~1MHz的低頻信號。

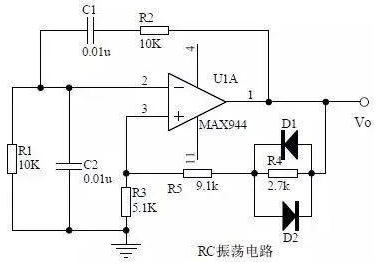

1.RC振蕩電路原理圖
RC振蕩電路由放大電路、選頻網絡、正反饋網絡，穩幅環節四部分構成。主要優點是結構簡單，經濟方便。根據RC選頻網絡的不同形式，可以將RC振蕩電路分為RC超前（或滯后）相移振蕩電路和文氏電路振蕩電路。
對于RC振蕩電路來說，增大電阻R即可降低振蕩頻率，而增大電阻是無需增加成本的。
常用LC振蕩電路產生的正弦波頻率較高，若要產生頻率較低的正弦振蕩，勢必要求振蕩回路要有較大的電感和電容，這樣不但元件體積大、笨重、安裝不便，而且制造困難、成本高。因此，200kHz以下的正弦振蕩電路，一般采用振蕩頻率較低的RC振蕩電路。
2.RC振蕩電路頻率計算公式

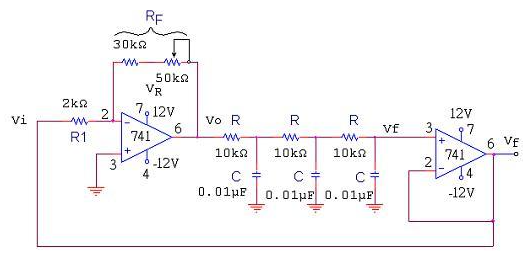

RC移相式振蕩器是采用超前移相或滯后移相電路作為選頻網絡，與反相放大器構成的振蕩器。具有電路簡單，經濟方便等優點，但選頻作用較差，振幅不夠穩定，頻率調節不便，因此一般用于頻率固定、穩定性要求不高的場合。其振蕩頻率為：f_0=1/(2π√6 RC)
3.RC振蕩電路起振條件

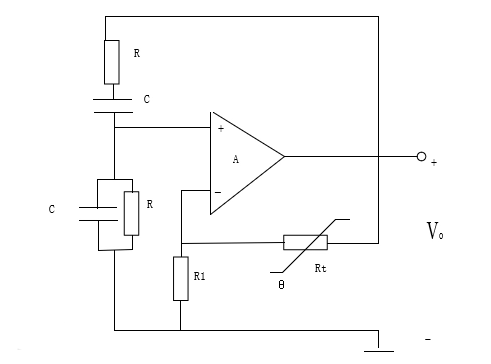

輸出電壓 uo經正反饋（兼選頻）網絡分壓后，取uf作為同相比例電路的輸入信號ui。
（1）起振過程
剛接通電源時，電路中存在各種電擾動，經過選頻網絡通過反饋產生比較大的反饋電壓。通過線性放大和反饋的不停循環，振蕩電壓就會不斷增大。
（2）振蕩頻率
振蕩頻率由相位平衡條件決定。φ_A=0，僅在f_0處φ_f=0滿足相位平衡條件，所以振蕩頻率為：f_0=1/(2πRC),改變R、C可改變振蕩頻率,RC振蕩電路的振蕩頻率一般在200KHz以下。
（3）起振及穩定振蕩的條件
考慮到起振條件A_F>1, 一般應選取R_t略大2R_1。如果這個比值取得過大，會引起振蕩波形嚴重失真。
由運放構成的RC串并聯正弦波振蕩電路不是靠運放內部的晶體管進入非線性區穩幅，而是通過在外部引入負反饋來達到穩幅的目的。
（4）穩輻環節
振蕩幅度的增長過程不可能永無止境的延續下去，當放大器逐漸由放大區進入飽和區或截止區。工作于非線性狀態，其增益逐漸下降，當放大器增益下降導致環路增益下降為1，振幅增長過程將停止，振蕩器達到平衡。
