        集成運放恒流源電路詳解
        集成運放恒流源電路
        電路圖分析:
        用運放設計的恒流源電路引入了反饋,相比三極管式的恒流源,運放式的恒流源有足夠的精度和可調性。
        利用運放的“虛短”特性,同相電壓=反相電壓。同時電路中反相輸入端又接一電阻RS至地。所以本例恒流源輸出電流大小為:Iout=Vref/Rs
        雖然,三極管發射極電流與集電極電流近似相等,但實際上,發射極的電流還包含了基極電流。如下圖所示:Is=IB+Iout=Iout(1+1/hFE)其中1/hFE為誤差。
        可以看出,運放輸出級使用三極管時,輸出電流會產生基極電流分量這一誤差。

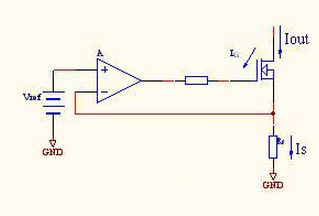

        如果此時還不滿足電路精度要求,可將三極管改成MOSFET:
        集成運放恒流源電路
        這MOSFET中,它屬于壓控器件,柵極需要的電流很小。Iout和Is可以非常的接近,相比三極管而言,電流的精度提升了。
        運放式的恒流源雖然優點明顯,單身缺點也明顯。運放的Vref電源需要用戶額外提供。
