關二極管是半導體二極管的一種，它是一種是為在電路上進行"開"、"關"而特殊設計制造的一類二極管。其從導通到截止或從截止到導通所需要的時間比一般二極管短，常用的有2AK、2DK系列，主要用于電子計算機、脈沖和開關電路。

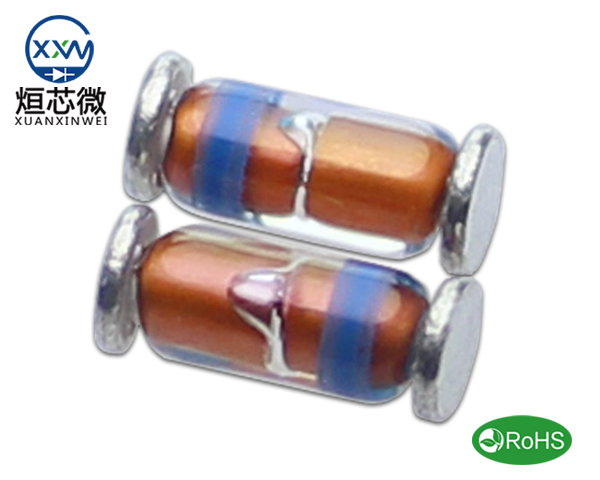

烜芯微 開關二極管
開關二極管的原理
導通時，半導體二極管相當于開關閉合(電路接通)，截止時相當于開關開啟(電路斷開)，因此，半導體二極管可用于開關，常用型號1N4148。因為半導體二極管具有單向導電的特點，所以PN結在正偏壓下導通時，電阻很小，大約在幾十歐到幾百歐之間；而在反向偏壓下，則是截斷狀態，電阻很大，一般硅二極管的電阻都在10Ω以上，鍺管也是幾十歐到幾百歐之間。使用這個特性，二極管就可以在電路中控制電流的接通或關閉，從而成為一個理想的電子開關。
上述說明，實際上適用于任何一個普通二極管，或二極管本身的原理。但是對于開關二極管來說，最重要的特性是其在高頻下的表現。
在高頻情況下，二極管的勢壘電容表現出極低的阻抗，且與二極管平行。如果這種勢壘電容本身的容限達到一定的程度，它將嚴重影響二極管的開關性能。將二極管在極端情況下短路，高頻電流不再通過二極管，而是直接繞路勢壘電容通過，二極管失效。而且開關二極管的勢壘電容一般都很小，這相當于堵住了勢壘電容路，達到了在高頻條件下仍能保持良好的單向電導的效果。
開關二極管開關方法
理論上，二極管在正向時完全引導(開)，在反向時完全關閉(關)，在引導和關閉之間清晰地轉換。但是實際中的二極管卻并非如此，比如一個主要的問題就是二極管從正向轉換為反向時，二極管不會隨之從反向轉換為截止，而是從反向轉換后的一小段時間里，二極管會延遲到截止，在此期間，二極管先從“反向轉換”，再從“反向轉換為反向截止。有些電路中會出現這種錯誤。為保證電路正常運行，要求二極管不存在此延遲現象。經過工藝和材料兩方面的改進，制作出一種近乎理想的二極管，即“開關”二極管。
