隨著時代的發展，保險絲保護電力設備不受過電流過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。通常串聯在電路中，當電流超過規定值時自身會熔斷切斷電路從而達到保護整個電路，因此被廣泛應用于通訊、計算機、視聽設備、小家電、數碼電子個人產品等領域中。那么在電路設計中該如何選擇合適的保險絲?下面一起看看：

1.安規認證

根據整機所需的安規認證決定保險絲的安規認證，如UL規格或IEC規格。

2.結構尺寸

根據電路設計中的空間決定尺寸的大小，如長度，直徑，是否帶引線等。 但最好選用較通用的尺寸，20*5mm是最常用的尺寸(長 20mm直徑5mm)。

3.額定電流

注意不同認證標準的電流降額，按照UL標準認證的降額是0.75，即實際穩態工作電流不應超過In的75%。按照IEC 標準認證的是1.0，即實際穩態工作電流可以等于In。對于按照UL標準認證保險絲：在25℃條件下運行，工作電流不應超過保險絲的額定電流的75%，以避免有害熔斷。例如，一個額定電流為10A的保險絲，通常不推薦在25℃環境溫度下在大于7.5A的電流下運行。對于按照IEC標準認證保險絲：保險絲可以在額定電流下運行，實現保護。例如：額定10A保險絲，可以用于10A實際工作電流。

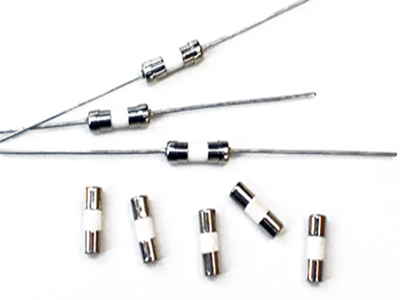

保險絲

4.額定電壓

保險絲的額定值應等于或大于有效的電路電壓。注意事項：交流和直流電壓的差別和選擇

5.工作環境溫度

保險絲的電流承載能力試驗是在25℃環境溫度下進行的，這種試驗受環境溫度變化的影響。環境溫度越高，保險絲的工作溫度就越高，其壽命也就越短。相反，在較低的溫度下運行將延長保險絲的壽命。因此選擇保險絲額定電流的時候，要根據保險絲實際工作環境溫度調整。

6.電壓降和冷電阻

一般情況下，保險絲的電阻和額定電流成反比。選用保險絲的電阻越小越好，這樣保險絲的損耗功率也比較小。保險絲的電壓降是在直流額定電流下測試的，由于額定電流小的保險絲有比較大的電阻，因此對低壓電力的影響也比較大，在選用小規格保險絲的過程中要注意電阻的影響。

7.時間-電流特性曲線

是選擇保險絲最重要的依據之一。決定了保險絲能否有效的保護電路，在故障電流發生的時候，正確的熔斷。每種型號保險絲的熔斷特性都有各自的時間電流曲線。曲線的橫坐標是電流，縱坐標是熔斷的時間。一般在選擇的過程中，這條曲線作為參考，同時選用曲線中的關鍵點作為依據。關鍵點的選擇是按照保險絲認證類別不同而不同的，UL認證保險絲一般選擇110%In，135%In，200%In 等關鍵點，IEC保險絲一般選擇135%In，210%In，275%In 等關鍵點，在選擇保險絲時需要確定被保護故障電流能夠安全存在電路中的時間。

8.分?jǐn)嗄芰Φ燃?/div>
