圖騰柱就是上下各一個晶體管，上管為NPN，c極接正電源，下管為PNP，e極接負電源，注意，是負電源，是地。兩個b極接到一起，接輸入，上管的e和下管的c接到一起，接輸出。用來匹配電壓，或者提高IO口的驅動能力。
有幾種圖騰柱電路的變種，一種是兩管全用NPN，但是下管通過一個反相器接到輸入，也起到同樣作用；還有一種是下管的e接到地，兩管之間靠一個穩壓管代替負電源。
圖騰柱電路工作原理分析
1）首先要確定的是你需要多少的驅動能力？要驅動的負載（一般可認為是功率管）有多少？

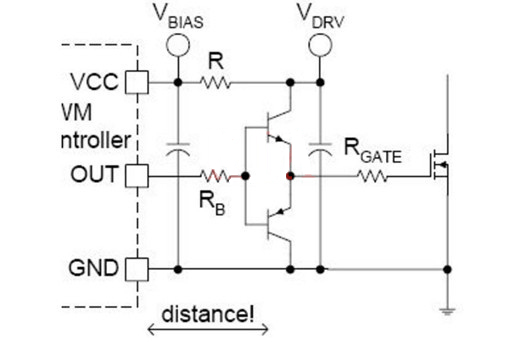

以MOSFET為例，驅動其實就是對MOS的門級電容的充放電，這就要考慮有幾個MOS并聯，門級電容有多大？MOS的Rg有多大，加上驅動回路寄生電感等，其實就是一個LRC串聯回路。
2）驅動能力用個簡化的公式來算就是I=C*Du/Dt，MOS的門級電容先確定，再來考慮準備要幾V的門級電壓，然后就是這個電壓建立和消除的時間，也就牽涉到MOS的開通關斷速度，這會直接影響到功率管的損耗及其它問題，如應力等。這幾個想好了，所要的驅動電流也就出來了。
3）得到這個所要的驅動電流，再考慮上驅動回路的一堆寄生參數等，也就可以推出圖騰柱電路需提供多少驅動電流（注意這是個脈沖電流）。
4）這個時候再考慮的就是PCB板layout的空間，位置，準備為這個電路花多少錢選器件，用MOS還是BJT，綜合考慮，然后就想辦法選器件，當然還要考慮IC的輸出信號和選的圖騰柱器件（MOS或BJT）之間也是個回路，這會不會有問題？
5）另外要考慮的是，這個圖騰柱能不能徹底關掉，這就又要考慮N在上還是P在上，正開還是負開，比如選用PMOS做關斷，關斷時圖騰柱輸出會仍有一個等于Vgs電壓的電壓加在負載MOS上，如果這個電壓高于負載MOS門檻的話，----這就意味著你沒關掉，雖然你前面關掉了。更痛苦的是，前面和后面的MOS門檻電壓tolerance都會非常大，再考慮到溫度系數。
6）還要重點考慮的是圖騰柱的器件也是要損耗功率的，所以要考慮它的溫度及功耗會不會有問題。
總之，具體用時要考慮的問題還真不少，單挑一個出來都非常簡單，但加到一塊，還真要花點時間研究計算一下。因?yàn)槭亲霎a(chǎn)品，所有的規格參數，寄生參數，tolerance，溫度，cost，PCB空間等等等等，前前后后的一堆問題都得面對，不象寫paper或仿真，抓住一點，其它都可考慮為理想狀態，這樣當然很快可以推出理想的結果。
圖騰柱電路應用需注意的問題

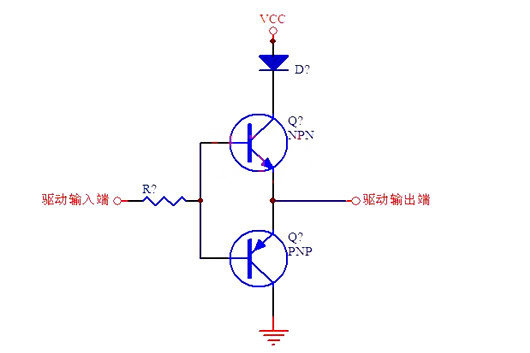

1、驅動MOS管或IGBT管，某些管子可能需要比較大的驅動電流或者灌電流，這時候就需要用到圖騰柱電路，圖騰柱的基本電路如圖所示。

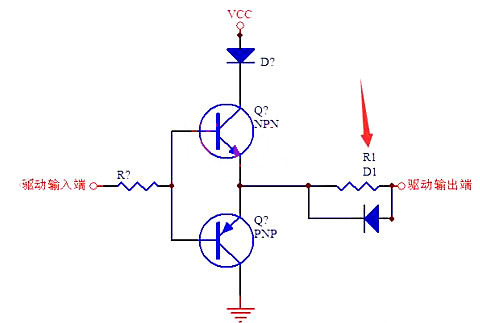

2、在實際使用中，如果我們就按照圖中所示的電路的話，往往會因?yàn)樽呔€電感與管子的結電容引起諧振而帶來問題。這時候我們可以增加電路圖中的R1與D1加速放電，避免引起共振。
3、如果我們的設備整個抗干擾能力較弱的話，我們會發現，圖騰柱電路很容易受到干擾而產生有誤動作。

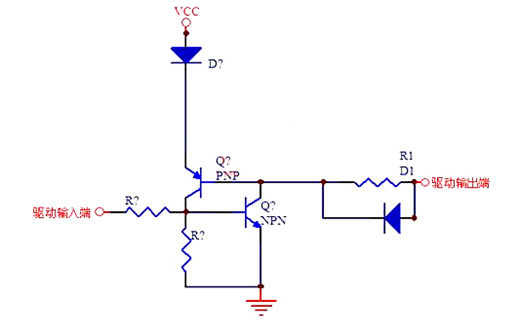

4、為了提升圖騰柱的抗干擾能力，我們可以將電路改為下圖所示。

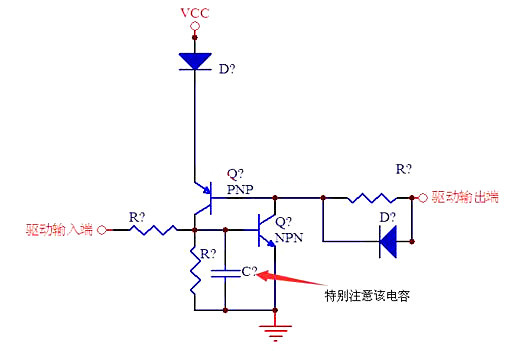

5、如果還存在問題，可以增加圖中所示電容，就能完美解決圖騰柱容易受到干擾等問題。
