二極管單相半波整流電路
雖然交流電源有許多優點，但是在某些場合下必須使用直流電源，甚至穩定的直流電源。
二極管整流電路是利用二極管的單向導電性將交流電變成直流電的電路。整流電路常由四部分組成：交流電源、整流變壓器、整流管和負載。下面以電阻負載為對象來介紹二極管單向半波整流電路。

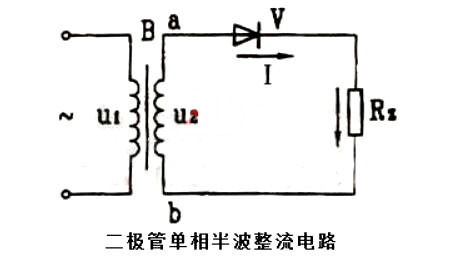

二極管單向半波整流電路如圖所示，圖中B是整流變壓器，它將電網交流電壓u1變換為符合整流電路所需的電壓u2。
變壓器次級電壓u2的波形圖如下所示。在u2正半周（0～t1時間）內，變壓器B的a端電位為正，b端電位為負，使二極管V承受正向電壓而導通，此時負載上有電流通過。
如果忽略二極管V很小的正向降壓（硅管約為0.6～0.8伏、鍺管約0.2～0.3伏），則負載Rz上得到的電壓uz就等于u2（uz=u2）。
在u2負半周（t1～t2時間）內，變壓器B的a端電位為負，b端電位為正，二極管V承受反向電壓而截止（忽略極微小的反向漏電流），變壓器次級回路中電流為零。
由于二極管的單向導電性，在一個周期中，僅在半個周期內有電壓加在負載上，有電流通過負載，而下半周期中，負載上無電壓又無電流，因此稱這種電路為半波整流電路。
根據理論分析：負載電壓Uz的平均值為：Uz=0.45U2
半波整流電路是最簡單的二極管整流電路，由于整流效率低，電流波動大，可用于要求不高的場所。
二極管半波整流原理圖

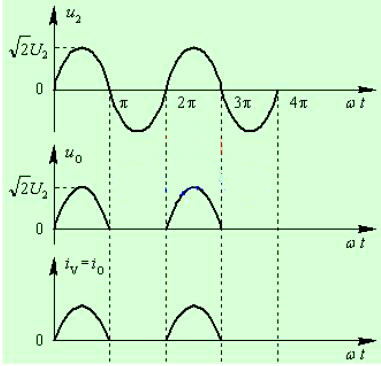

二極管就像一個主動開關，u2為正半周時，主動把電源與負載接通，u2為負半周時，主動將電源與負載堵截。因而，由下圖可見，負載上得到方向不變、巨細改動的脈動直流電壓uo如下圖所示。
由于該電路只在u2的正半周有輸出，所以稱為半波整流電路。假定將整流二極管的極性對調，可取得負極性的直流脈動電壓。

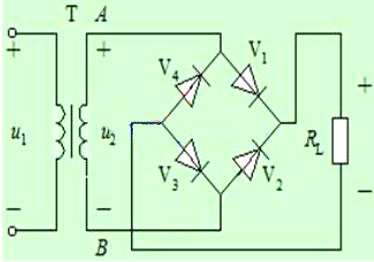

整流原理：
設變壓器二次側的電壓為：
1）當u2為正半周時，A點電位最高，V點電位最低，二極管V1和V3導通，V2和V4截止，電流的通路是 A→V1→RL→V3→B。
2）當u2為負半周時，B點電位最高，A點電位最低，二極管V2和V4導通，V1和V3截止，電流的通路是 B→V2→RL→V4→A。

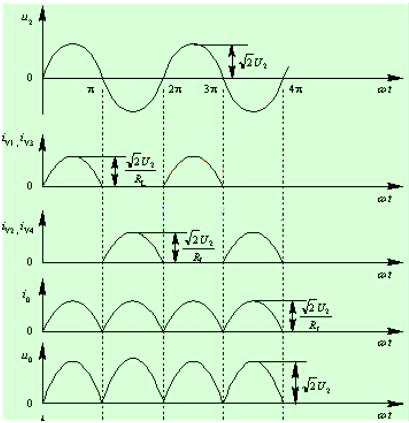

可見，在u2改動的一個周期內，負載RL上一向流過自上而下的電流，其電壓和電流的波形為一全波脈動直流電壓和電流，如下圖所示。
