        電壓跟隨器自激振蕩問題解析
        電壓跟隨器,顧名思義,是一種輸出電壓跟隨輸入電壓的變化而變化的元件,現已廣泛應用于電路中,電壓跟隨器是一個共集電極電路,又稱為射極輸出器,其電壓增益為一,具有輸入阻抗高,輸出阻抗低的特點。
        電壓跟隨器的作用:一緩沖
        電壓跟隨器的作用之一就是緩沖,在一定程度上可以避免由于輸出阻抗較高,而下一級輸入阻抗較小時產生的信號損耗,起到承上啟下的作用。
        電壓跟隨器的作用:二隔離
        電壓跟隨器的作用之二就是隔離,由于電壓跟隨器具有輸入阻抗高,輸出阻抗低的特點,使得它對上一級電路呈現高阻狀態,而對下一級電路呈現低阻狀態,常用于中間級,以隔離前后級電路,消除它們之間的相互影響。在HIFI電路中就包含電壓跟隨器,將其置于前級和功放之間,用于消除揚聲器的反電動勢對前級的干擾,使得音質更加清晰。
        電壓跟隨器的作用三:阻抗匹配、提高帶載能力
        電壓跟隨器的作用之三就是阻抗匹配、提高帶載能力。由于電壓跟隨器具有輸入阻抗高,而輸出阻抗低的特點,使得它在電路中可以完成阻抗匹配的功能,從而使下一級放大電路工作在更好的狀態下。在很多電吉他效果器的電路中就包含電壓跟隨器,接在音色處理電路前面,使得音色更加完美,提高輸入阻抗,減小輸入電容,為應用高品質的電容提供保證。
        電壓跟隨器自激振蕩問題
        通常電壓跟隨器用于信號功率放大、隔離等。本例中,使用分壓電阻進行參考電壓輸出,跟隨器輸出參考電壓至單片機ADC參考源。

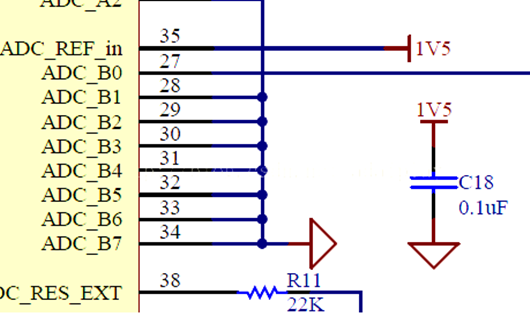

        電路如圖所示:
        電壓跟隨器 自激振蕩
        電壓跟隨器 自激振蕩
        實際電路板測試5塊,其中2塊電壓正常,參考電壓為1.5V,其他三塊電壓異常,波形凌亂,產生自激振蕩。
        該現象原因為輸出端添加C18輸出電容導致,去掉該電容則輸出正常。
        也可以在跟隨器輸出端添加合適阻值的電阻,然后電容保不去掉。其原理也為調整輸出反饋頻率和自激振蕩頻率不在一個頻段上。
