當LED發光二極管驅動電路需要的電壓輸入范圍比較寬時，這時候選用BUCK電路或者BOOST電路可能都不太合適，基于BUCK-BOOST拓?fù)涞碾娫打?qū)動電路就能解決這個問題了；

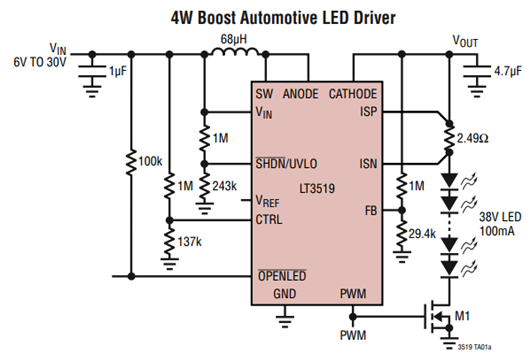

以LT3519為例講解一下其工作原理，它具有3V至40V寬電壓輸入范圍，并且其內部集成了45V、750mA低邊開關、肖特基二極管以及內部補償，從而提供了一個非常精小的LED驅動器解決方案。
基于BUCK-BOOST的LED驅動器

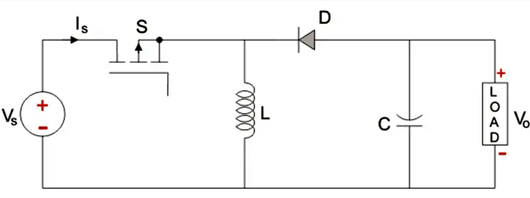

下圖是典型的BUCK-BOOST電路的拓?fù)浣Y(jié)構，當開關S導通時，電源Vs向電感L充電，當開關S斷開時，電感L向負載L放電，并通過二極管D回流到電感；
根據電感的伏秒積公式公式，可以得到輸出電壓和輸入電壓的關系，Uo=（D/（1-D））*Uin，其中D是開關S的占空比，由公式可知，輸出電壓可能比輸入電壓高，也可能比輸入電壓低，這和開關S的開關占空比有關系。

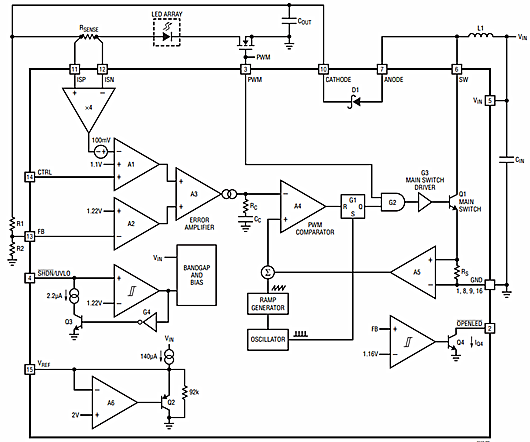

下圖是LT3519的外圍電路圖，其內部集成了用于電感放電的續流二極管，其工作過程大致為：電源電壓由Vin輸入，當芯片內部的開關管Q1導通后，電源電壓Vin→L1→SW→Q1→Rs-GND對電感L1充電，當Q1關斷后，
L1→D1→Rsense→LEDARRAY→MOSM1→GND對負載LED放電。其中MOS關M1的作用是進一步對LEDARRAY進行調光，因為當MOS管開關時，流經LEDARRAY的平均電流會減小，進而達到調整LED亮度的目的。
輸入電容要距離Vin引腳盡可能近，能夠更好的實現去耦的目的，相比BUCK和BOOST而言，BUCK-BOOST需要的輸出電容更大，這是因為當實現升壓目的時，如果開關頻率比較低，那么需要更大的輸出電容，才能削減輸出紋波。
總結：
對于BUCK-BOOST，其PCB布局和其他兩種拓?fù)漕愃?，就是要減小電感回流路徑，輸入電容和輸出電容要距離芯片要近，盡可能減小電流環路，從而減小EMI噪聲。
