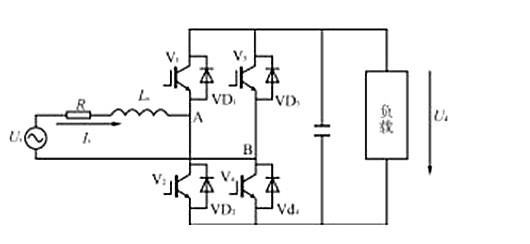

圖 單相全橋PWM整流電路
圖給出了單相PWM整流電路的原理框圖。在UPS中，圖中的負載即為逆變器和蓄電池。同SPWM逆變電路控制輸出電壓相類似，可在PWM整流電路的交流輸入端AB之間產生一個正弦波調制PWM波uAB，uAB中除了含有與電源同頻率的基波分量外，還含有與開關頻率有關的高次諧波。
由于電感Ls的濾波作用，這些高次諧波電壓只會使交流電流is產生很小的脈動。如果忽略這種脈動，is為頻率與電源頻率相同的正弦波。在交流電源電壓us一定時，is的幅值和相位由uAB中基波分量的幅值及其與us的相位差決定。改變uAB中基波分量的幅值和相位，就可以使is與us同相位。
單相全橋PWM整流電路的工作原理

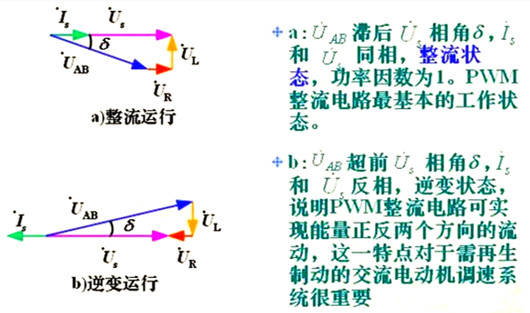

圖 PWM整流電路的運行方式向量圖
對單相全橋PWM整流電路工作原理的進一步說明
整流狀態下：
us》0時，（V2、VD4、VD1、Ls）和（V3、VD1、VD4、Ls）分別組成兩個升壓斬波電路，以（V2、VD4、VD1、Ls）為例。
V2通時，us通過V2、VD4向Ls儲能。
V2關斷時，Ls中的儲能通過VD1、VD4向C充電。
us《0時，（V1、VD3、VD2、Ls）和（V4、VD2、VD3、Ls）分別組成兩個升壓斬波電路。
