采用恒流/恒壓和脈沖充電相結合的充電樁系統
模塊設計框架圖
該雙模式充電樁主要技術參數：
輸入電壓：AC 220V/50Hz
輸出最大電壓：500V
輸出最大電流：10A
整機效率：≥90%
穩壓精度：≤0.5%
充電系統直流模塊
目前市場需要的直流充電樁都是大電流充電，所以應用于市場時，可以將多個樣機并聯，實現輸出大電流的效果。
主電路設計參數：
電源系統最大輸出功率5000W
整流橋最大輸出電流18.9A
整流輸出電壓311V
整流橋型號KBU3510
濾波電容：5個1000uf/450V的鋁電解電容并聯
采用全橋式電路
高頻變壓器采用PC40材料的PO50/50磁芯，初級繞組10匝，次級繞組20匝
隔直電容2.2uF 的CBB電容
采用零電壓PWM變換器（ZVS）
全橋逆變電路輸出最大電壓：500V
全橋逆變電路輸出最大電流：10A
微控制器 STM32

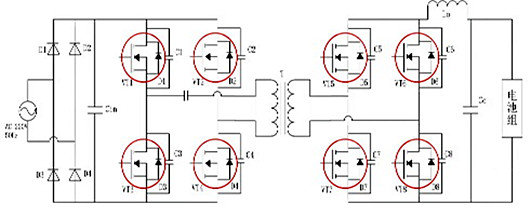

系統主電路圖
由于主電路與微控制器STM32功率相差過大，MOS管和控制器之間必須隔離，因此每個MOS管都采用獨立的驅動電路。
全橋逆變電路中MOS管的選擇
能夠承受全橋逆變電路的最大輸出電壓500V
承受最大電流＞18.9A

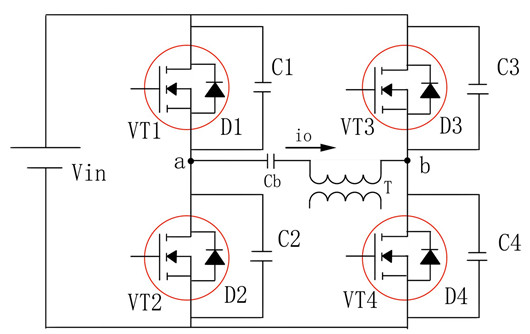

全橋變換器的基本電路圖
