門電路是數字電路中最基本的邏輯單元。最基本的門電路有與門電路，或門電路，非門電路等。

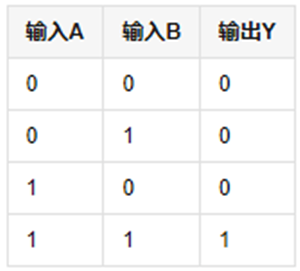

與門又稱“與電路”、邏輯“積”、邏輯“與”電路。是執行“與”運算的基本邏輯門電路。有多個輸入端，一個輸出端。當所有的輸入同時為高電平（邏輯1）時，輸出才為高電平，否則輸出為低電平（邏輯0）。其二輸入與門的數學邏輯表達式：Y = AB，對應的真值表如下：
與門的實現方法包括使用CMOS邏輯、NMOS邏輯、PMOS邏輯以及二極管實現等。
與門電路圖

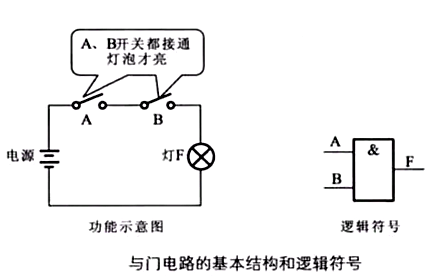

與門電路的基本結構和邏輯符號見下圖：
在與門電路功能示意圖中，只有在開關A和B都閉合時，燈才會亮，如果A和B中任意一個處于開路狀態，燈就不會亮。

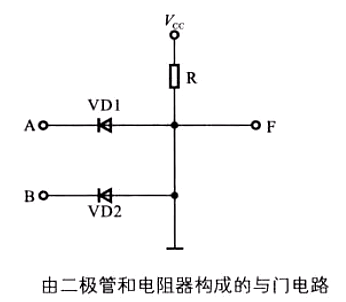

由二極管和電阻器構成的與門電路見下圖：
圖中A，B為兩個輸入變量，F為輸出變量，當A,B均為高電平，F為高電平，A,B只要有一個為低電平，F就為低電平。
與門電路原理圖

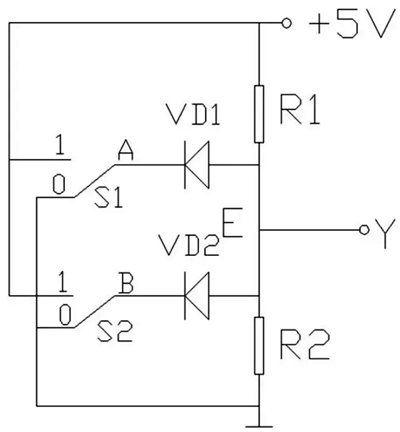

如圖所示，是由二極管和電阻構成的電路，其中A、B為輸入端，S1、S2為開關，Y為輸出端，單的+5V電壓經R1、R2分壓，在E點得到+3V電壓。
當S1、S2均撥至位置“2”時，A、B端對地電壓都為0V,由于E點電壓(注：各點電壓均指該點對地電壓。以下同)為3v,所以二極管VD1、VD2都導通，E點電壓馬上下降到0.7V,Y端輸出電壓為0.7V。
當S1撥至位置“2”、S2撥至位置“1”時，A端電壓為0V,B端電壓為5V,由于E點電壓為3V,所以二極管vD1馬上導通，E點電壓下降到07V,此時VD2正端電壓為0.7V,負端電壓為5V,VD2處于截止狀態，Y端輸出電壓為0.7V。
當S1撥至位置“1”、S2撥至位置“2”時，A端電壓為5V,B端電壓為0v,VD2導通VD1截止，E點為0.7V,Y端輸出電壓為0.7V。
當S1、S2均撥至位置“1”時，A、B端電壓都為5V,VD1、VD2均不能導通，E點電壓為3V,Y端輸出電壓為3V。
為了分析方便，在數字電路中通常將0~1V范圍的電壓規定為低電平，用“0”表示，將3-5V范圍的電壓稱為高電平，用“1”表示。根據該規定，可將與門電路工作原理簡化如下
當A=0、B=0時，Y=0;
當A=1、B=0時，Y=0;
當A=0、B=1時，Y=0;
當A=1、B=1時，Y=1。
由此可見，與門電路的功能是：只有輸入端都為高電平時，輸出端才會輸出高電平；只要有一個輸入端為低電平，輸出端就會輸出低電平。
