atx電源

ATX電源（ATX Power Supply）是計算機的工作電源，作用是把交流220V的電源轉換為計算機內部使用的直流5V，12V，24V的電源。

atx電源電路分析

ATX電源的核心電路：ATX電源的主變換電路與AT電源相同，也是采用“雙管半橋它激式”電路，PWM(脈寬調制)控制器同樣采用TL494控制芯片，但取消了市電開關。由于取消了市電開關，所以只要接上電源線，在變換電路上就會有+300V直流電壓，同時輔助電源也向TL494提供工作電壓，為啟動電源作好準備。

ATX電源的特點就是利用TL494芯片第4腳的“死驅控制”功能，當該腳電壓為+5V時，TL494的第8、11腳無輸出脈沖，使兩個開關管都截止，電源就處于待機狀態，無電壓輸出。而當?shù)?腳為0V時，TL494就有觸發脈沖提供給開關管，電源進入正常工作狀態。輔助電源的一路輸出送TL494，另一路輸出經分壓電路得到“+5VSB”和“PS－ON”兩個信號電壓，它們都為+5V。

其中，“+5VSB”輸出連接到ATX主板的“電源監控部件”，作為它的工作電壓，要求“+5VSB”輸出能提供10mA的工作電流。“電源監控部件”的輸出與“PS－ON”相連，在其觸發按鈕開關(非鎖定開關)未按下時，“PS－ON”為+5V，它連接到電壓比較器U1的正相輸入端，而U1負相輸入端的電壓為4.5V左右，這樣電壓比較器U1的輸出為+5V，送到TL494的“死驅控制腳”，使ATX電源處于待機狀態。

當按下主板的電源監控觸發按鈕開關(裝在主機箱的面板上)，“PS－ON”變?yōu)榈碗娖剑瑒t電壓比較器U1的輸出就為0V，使ATX主機電源開啟。再按一次面板上的觸發按鈕開關，使“PS－ON”又變?yōu)?5V，從而關閉電源。同時也可用程序來控制“電源監控部件”的輸出，使“PS－ON”變?yōu)?5V，自動關閉電源。如在WIN9X平臺下，發出關機指令，ATX電源就自動關閉。

atx電源電路圖一

IC1（TL494）等組成PWM電路。PWM（Pules Width Modulation）即脈寬調制電路，其功能是檢測輸出直流電壓，與基準電壓比較，進行放大，控制振蕩器的脈沖寬度，從而控制推挽開關電路以保持輸出電壓的穩定，主要由IC1 TL494及周圍元件組成。

其單元電路原理如下圖：

TL 494的簡單工作原理是：當IC1的VCC端{12}腳得電后，內部基準電源即從其輸出端{14}腳向外提供＋５Ｖ參考基準電壓（Vref）。首先，該參考電壓分兩路為IC1組件的各控制端建立起它們各自的參考基準電平：一路經由R38、R37組成的分壓器為內部采樣放大器的反相輸入端{2}腳建立+2.5V的基準電平，另一路經由電阻R90、R40組成的分壓器為“死區”電平控制輸入端{4}腳建立約+0.15V的低電平；其次，Vref還向PS-ON軟開/關機電路及自動保護電路供電。

在IC1{12}腳得電，且{4}腳為低電平的情況下，其{8}腳和{11}腳分別輸出頻率為50ｋＨｚ（由定時元件C30、R41確定），相位相差180°的脈寬調制信號，經Q3、Q4放大，T2耦合，驅動Q1和Q2輪流導通工作，電源輸出端可得到電腦所需的各組直流穩壓電源。若使{4}腳為高電平，則進入IC1的“死區”，IC1停止輸出脈沖信號，Q1、Q2截止，各組輸出端無電壓輸出。電腦正是利用此“死區控制”特性來實現軟開/關機和電源自動保護的。 D17、D18及C27用于抬高推動管Q3、Q4射極電平，使得當基極有脈沖低電平時Q3、Q4能可靠截止。

atx電源電路圖二

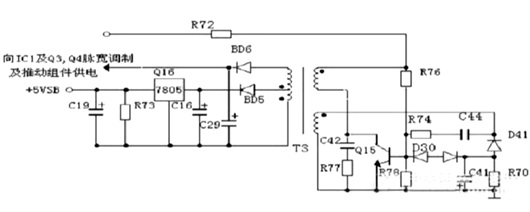

整流濾波后產生的+300V直流電壓還通過R72向以Q15、T3及相關元件組成直流輔助電源供電電路。R76和R78用來向Q15提供起振所需的初始偏流，R74和C44為正反饋通路。該輔助電源輸出兩路直流電源：一路經Q16穩壓后送出+5VSB電源，作為電腦中主板“電源監控”部件的供電電源；另一路經BD6、C29整流濾波后向由IC1及Q3、Q4等組成的脈寬調制及推動組件供電。正常情況下，只要接通220伏市電，該輔助電源就能啟動工作，產生上述兩路直流電壓。

其單元電路原理如下圖：
