ac/dc電源詳解
電源是將來自能量源（如供電網）的電流轉換為負載（如電機或電子設備）用電所需的電壓和電流值的電氣設備。 電源的目的是以適當?shù)碾妷汉碗娏鳛樨撦d供電。因此電流必須以受控的方式（以及準確的電壓）提供給各式各樣的負載，有時還需要同時提供給所有負載。在這個過程中，輸入電壓或其他連接設備的變化不能影響其輸出。
電源可以是外部電源，也可以是內部電源；無論哪種電源，它們的共同點是從輸入端的能量源獲取電能，并以某種方式對其進行轉換，再將能量提供給輸出端的負載。
輸入和輸出端的電力可以是交流電（AC）或直流電（DC）的形式：
當電流沿一個恒定方向流動時，將產生直流電（DC）。它通常來自電池、太陽能電池或AC / DC變換器。直流電是電子設備的首選電源類型。
電流周期性反轉將產生交流電（AC）。通過電力傳輸線向家庭和企業供電時采用交流電。
AC/DC（交流/直流），是指電源的規格是交流輸入直流輸出，屬于開關電源分類中的一種。
AC/DC即為將交流變換為直流，其功率流向可以是雙向的，功率流由電源流向負載的稱為“整流”，功率流由負載返回電源的稱為“有源逆變”。
AC/DC電源模塊原理：
1.輸入濾波：首先，交流電源被輸入到電源模塊中。在輸入端，通常會有一個輸入濾波電路，用于濾除電源中的噪聲和干擾，以確保輸出的直流電穩定和純凈。
2.整流：接下來，交流電會經過整流電路，將交流電轉換為脈動的直流電。整流電路通常使用二極管橋或整流器來實現，將交流電的負半周期和正半周期分別轉換為直流電。
3.平滑濾波：為了去除整流后的脈動，通常會使用一個平滑濾波電路。這個電路通常由電容器組成，能夠平滑輸出電壓，使其更接近穩定的直流電。
4.電壓調節：為了確保輸出的直流電壓穩定，通常會使用一個電壓調節電路。這個電路可以根據需要調整輸出電壓，以滿足設備的需求。常見的電壓調節電路包括線性穩壓器和開關穩壓器。
5.輸出保護：為了保護電源模塊和連接的設備，通常會在輸出端添加一些保護電路，如過載保護、過壓保護和短路保護等。這些保護電路可以在異常情況下切斷電源，以保護設備的安全。
6.控制電路：AC/DC電源模塊通常還包括一個控制電路，用于監測和控制電源的工作狀態?？刂齐娐房梢詫崿F(xiàn)對電源模塊的開關、調節和保護等功能，以確保電源的穩定和可靠性。

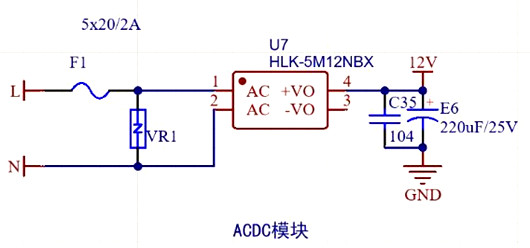

acdc電源模塊電路
輸入輸出隔離
使用簡單，器件少
價格昂貴，使用時要考慮溫度降額
