        封裝形式有哪些,封裝形式大全圖介紹
        封裝形式詳解
        芯片封裝,是把工廠生產出來的集成電路裸片放到一塊起承載作用的基板上,把管腳引出來,再封裝成為一個整體。它可以保護芯片,相當于芯片的外殼,起著安裝、固定、密封、保護芯片及增強電熱性能等方面的作用。
        芯片封裝技術已經歷幾代變遷,從DIP、QFP、PGA、BGA到CSP再到MCM,技術指標一代比一代先進,包括芯片面積與封裝面積之比越來越接近于1,適用頻率越來越高,耐溫性能越來越好,引腳數增多,引腳間距減小,重量減小,可靠性提高,使用更加方便等。
        封裝大致發展進程:
        結構方面:TO→DIP→PLCC→QFP→BGA→CSP
        材料方面:金屬、陶瓷→陶瓷、塑料→塑料
        引腳形狀:長引線直插→短引線或無引線貼裝→球狀凸點
        裝配方式:通孔插裝→表面組裝→直接安裝
        封裝形式大全
        表面貼裝封裝(SOP)
        SOP是英文Small Outline Package的縮寫,即小外形封裝。

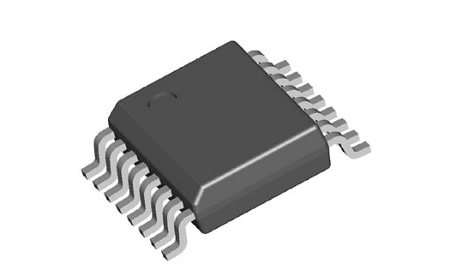

        SOP(小外觀封裝)表面貼裝封裝之一,引腳從封裝兩側引出海鷗翼(L字形)(L有塑料和陶瓷兩種材料。
        封裝形式大全
        SOP封裝技術由1968~1969年菲利浦公司開發成功,逐漸衍生出:
        SOJ,J型引腳小外形封裝
        TSOP,薄小外形封裝
        VSOP,甚小外形封裝
        SSOP,縮小型SOP
        TSSOP,薄的縮小型SOP
        SOT,小外形晶體管
        SOIC,小外形集成電路
        DIP封裝
        DIP是英文“Double In-line Package”的縮寫,即雙列直插式封裝。
        封裝形式大全

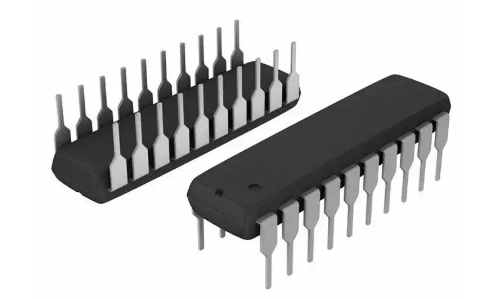

        插裝型封裝之一,引腳從封裝兩側引出,封裝材料有塑料和陶瓷兩種。DIP是最普及的插裝型封裝,應用范圍包括標準邏輯IC,存貯器LSI,微機電路等。
        PLCC封裝
        PLCC是英文“Plastic Leaded Chip Carrier”的縮寫,即塑封J引線芯片封裝。帶引線的塑料芯片載體。表面貼裝型封裝之一。引腳從封裝的四個側面引出,呈丁字形,是塑料制品。
        封裝形式大全
        PLCC封裝方式,外形呈正方形,32腳封裝,四周都有管腳,外形尺寸比DIP封裝小得多。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線,具有外形尺寸小、可靠性高的優點。
        方形扁平式封裝(QFP/OTQ)
        四邊扁平封裝工藝能有效利用空間,從而降低對印刷電路板空間大小的要求。
        封裝形式大全

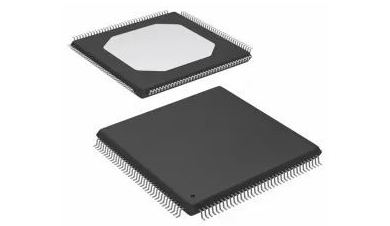

        QFP封裝芯片引腳之間的距離很小,管腳很細,一般采用大型或超大型集成電路,其引腳數量一般在100以上。
        這種形式封裝的芯片必須使用SMT芯片與主板焊接采用表面安裝技術。
        該封裝方式具有三大特點:
        ①適用于SMD表面安裝技術PCB安裝在電路板上的布線;
        ②適合高頻使用;
        ③芯片面積與封裝面積之間的比值較小。
        QFP適用于數字邏輯,如微處理器/門顯示LSI也適用于電路VTR模擬信號處理、音頻信號處理等LSI電路產品封裝。
        球狀引腳柵格陣列封裝技術(BGA)
        BGA是英文“Ball Grid Array Package”的縮寫,即球柵陣列封裝。BGA球狀引腳柵格陣列封裝技術,高密度表面裝配封裝技術。
        封裝形式大全

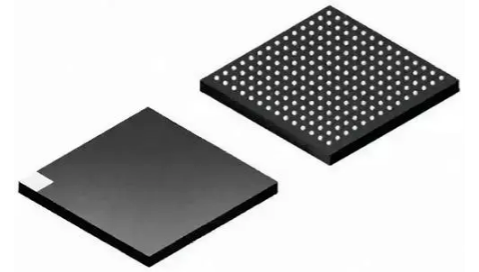

        在封裝底部,引腳都成球狀并排列成一個類似于格子的圖案,由此命名為BGA,封裝密度、熱、電性能和成本是BGA封裝流行的主要原因。
        隨著時間的推移,BGA封裝會有越來越多的改進,性價比將得到進一步的提高,由于其靈活性和優異的性能。
        TO封裝
        TO的英文全名是:Transistor Outline (晶體管外形),是一種晶體管封裝,旨在使引線能夠被成型加工并用于表面貼裝。
        封裝形式大全
        封裝形式大全

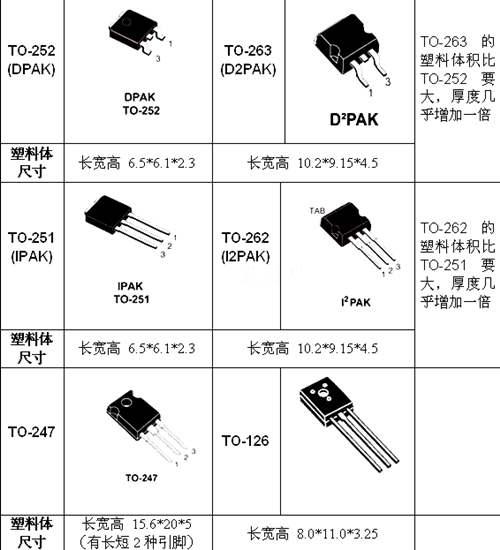

        TO封裝技術從塑料材質,到金屬材質,不同的廠家TO封裝有不同的命名,但命名規則都是由封裝代號+管腳數組成:例如:TO-220-5,其中TO-220表示封裝的代號,后面的5表示其管腳數。
        芯片封裝技術不僅對內置芯片起到一定的保護作用,也將直接影響到芯片的電熱性能,尤其在PCB設計和制造過程中,封裝技術至關重要。
        衡量一個芯片封裝技術先進與否的重要指標是,芯片面積與封裝面積之比,這個比值越接近1越好。
        封裝時需考慮的因素:
        芯片面積與封裝面積之比,為提高封裝效率,盡量接近1:1;
        引腳要盡量短以減少延遲,引腳間的距離盡量遠,以保證互不干擾,提高性能;
        基于散熱的要求,封裝越薄越好。
