反相器（英語：Inverter）也稱非門（英語：NOT gate），是數字邏輯中實現邏輯非的邏輯門。
反相器是可以將輸入信號的相位反轉180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。
反相器的作用
反相器在電路設計中具有極其廣泛的應用。其主要作用包括信號放大、信號濾波、信號相位翻轉、比較器、振蕩器等方面。同時，反相器也是數字電路中的重要組成部分之一，可以用于邏輯非門、觸發器、計數器和控制電路等方面。
反相器的種類
CMOS反相器電路由兩個增強型MOS場效應管組成。典型TTL與非門電路電路由輸入級、中間級、輸出級組成。
CMOS反相器電路由兩個增強型MOS場效應管組成，其中V1為NMOS管，稱驅動管，V2為PMOS管，稱負載管。 NMOS管的柵源開啟電壓UTN為正值，PMOS管的柵源開啟電壓是負值，其數值范圍在2~5V之間。為了使電路能正常工作，要求電源電壓UDD>(UTN+|UTP|)。UDD可在3~18V之間工作，其適用范圍較寬。
典型TTL與非門電路電路組成：輸入級--晶體管T1和電阻Rb1構成。中間級--晶體管T2和電阻Rc2、Re2構成。輸出級--晶體管T3、T4、D和電阻Rc4構成，推拉式結構，在正常工作時，T4和T3總是一個截止，另一個飽和。
CMOS反相器電路圖
CMOS反相器電路由兩只增強型MOSFET組成，其中一個為N溝道結構，另一個為P溝道結構。為了電路能正常工作，要求電源電壓VDD大于兩個管子的開啟電壓的絕對值之和，即：

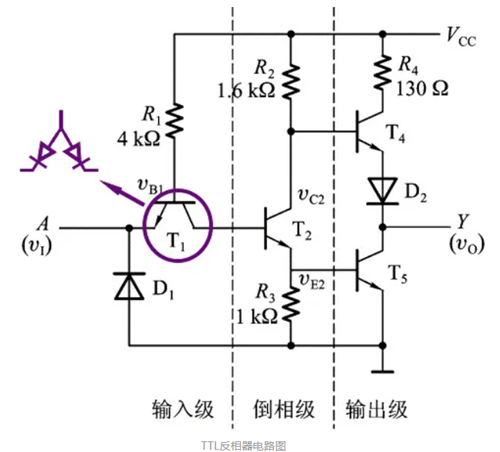

TTL反相器電路圖
通過觀察可以發現，與同時使用P溝道和N溝道MOS管制成的CMOS反相器不同，TTL反向器中，只使用了NPN型這一種結構的三極管，這造就了它與CMOS反相器的不同之處。
T1：第一個管子作用與其他管子都不同，電源僅連到管子基極，這個三極管可以簡單看成是兩個并聯的二極管。而且因?yàn)樽笥沂遣⒙?lián)關系，兩邊電壓會相互牽制。
T2：第二個管子的開關控制了上下兩個電阻的壓降，起到一個分配作用。正是如此，這塊區域被稱為倒向級。
T4、T5：這兩個管子和CMOS反相器中兩個管子很相似，它們的開關直接決定輸出電壓。但它們又都是高電平觸發，需要T2管來控制，這一點與CMOS反相器不同。
