差模電感是一種電感量大，對差模高頻干擾大的電感，也稱差模扼流圈；這是閉環的一個屬性，即當通過閉環的電流發生變化時，電動勢將抵抗電流的變化。
差模電感(DM inductor)必須流過交流電源電流，一般是采用μ值較低的鐵粉心(Iron powdercore)，由于μ值較低所以感值較低，典型值是數十uH到數百uH之間。
差模電感器沿一個方向纏繞在鐵芯上；并且只有一個線圈和兩個管腳，因此可以從管腳的數量中區分共模電感和差模電感。

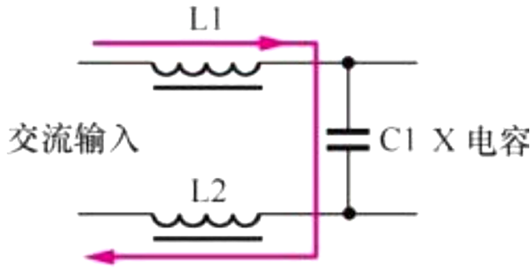

差模電感工作原理圖
如圖所示，是差模電感器電路，差模電感器L1、L2與X電容串聯構成回路，因為L1和L2對差模高頻干擾的感抗大，而X電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的。
差模電感參數解讀
以下圖差模電感手冊為例。
1、電感值（Inductance）：是差模電感的基本特性，取決于線圈繞線的匝數、線圈直徑、長度及內芯的特性，如手冊電感值為2.2uH；
2、 直流電阻（Rdc）：電感在通過直流時所呈現的電阻，如手冊所示最大10mΩ，大電流、低電壓應用需重點關注；
3、頻率阻抗（Ω）：指其在電流下所有的電阻抗總和，包含直流部分（實部）和交流部分（虛部）；如果手冊提供了阻抗頻率曲線，盡量選擇所希望的濾波頻段對應阻抗值較大，如下圖電感對120MHz的濾波效果比對10MHz會好很多；
4、額定電流(Rated current）:指其在允許的工作環境下能承受的最大電流，如手冊所示為6.5A；
5、其他參數：溫度范圍（Operating temperature）、封裝等。
共模電感與差模電感的區別
抗電磁波干擾用的兩種電感：共模電感和差模電感。
騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。
抑制共模干擾的濾波電感叫共模電感。抑制差模干擾的濾波電感叫差模電感。
共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。差模電感是繞在一個鐵心上的一個線圈。
共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。
差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。特別是鐵粉心材料(由于價格便宜)。
