雙電源切換電路方案：
兩個接觸器，一個中間繼電器實現簡易的雙電源切換。
電源切換電路,雙電源
接線圖

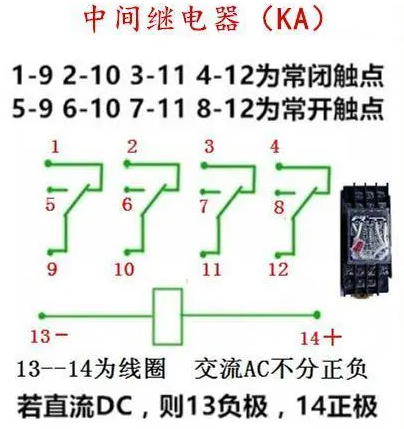

普通的8腳中間繼電器即可，線圈電壓為AC220。
電源切換電路,雙電源

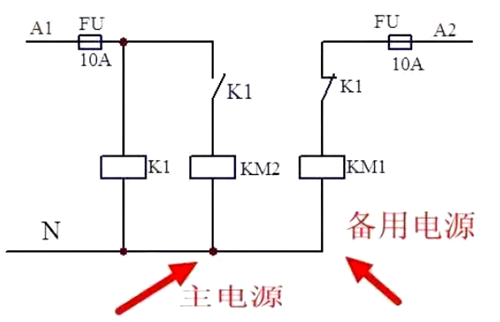

電源切換電路原理圖
主電源供電時，中間繼電器K1線圈得電，K1的常開點閉合，交流接觸器KM2線圈得電，K1的常閉觸點斷開，KM1線圈無法工作。當主電源斷電時，K1的常開點復位接觸器KM2線圈失電，K1常閉觸點復位接觸器KM1線圈得電，備用電源供電。
電源切換電路,雙電源

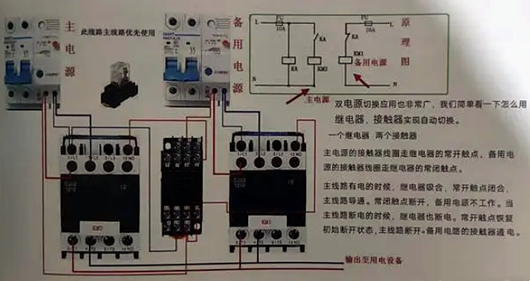

實物接線圖
雙電源自動切換電路分析

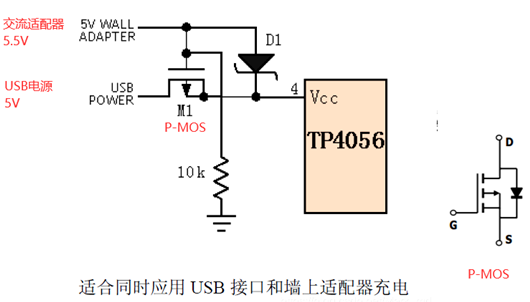

電路圖：
電源切換電路,雙電源
電路實際現象：
只插入交流適配器，電路會自動切換為交流適配器供電。只插入U(xiǎn)SB-5V電源，電路會自動切換為USB供電。同時將交流適配器和USB-5V電源接入電路，由于交流適配器的輸出電壓一般為 5.5V以上，比USB電源的5V略高，電路會自動切換為交流適配器供電。
電路原理：
電路由1個P-MOS（如AO3401）、1個二極管（推薦用肖特基，壓降?。?、1個適當阻值的下拉電阻 組成。假設USB電源電壓為5.0V，交流適配器的電壓為5.5V，比USB的略高。
當交流適配器的 5.5V單獨接入時，二極管導通，電路自動切換為交流適配器供電，此時用電端電壓為 5.5 - 0.3 =5.2V。當USB-5V單獨接入時，P-MOS的DS寄生二極管首先導通，S極電壓為 5 - 0.7 =4.3V，而此時的G極被下拉電阻拉低為0V，故 Vgs =0 - 4.3 =-4.3V。-4.3V < P-MOS的GS最低導通門限電壓，于是 P-MOS導通，之后用電端電壓為 5 - I*Ron。
由于MOS的導通電壓都比較低，約幾十mΩ，且一般電路電流都不會超過2A，故P-MOS的導通壓降幾乎可以不計。可以非常高效的將5V輸出至用電端。當交流適配器5.5V與USB-5V同時接入時，肖特基D1導通，此時 P-MOS的G極電壓為 5.5V，S極電壓為 5.2V，Vgs =5.5 - 5.2 =0.3V，0.3V > P-MOS的GS最低導通門限電壓，于是 P-MOS關斷。電路便自動切換為由輸入電壓較高的交流適配器供電。
