穩壓二極管電路分享
穩壓二極管由于具有穩壓作用，因此在很多電路當中均有應用，廣泛用在穩壓電源、電子點火器、直流電平平移、限幅電路、過壓保護電路、補償電路等當中。下文分享了一些常用的穩壓二極管電路圖。
穩壓管主要參數
①穩定電壓Uz：穩壓管反向擊穿后穩定工作時的電壓值稱為穩定電壓；
②穩定電流Iz：穩壓管反向擊穿后穩定工作時的反向電流稱為穩定電流。穩壓管允許通過的最大反向電流稱為最大穩定電流，使用穩壓管時,工作電流不能超過，一般按大于2倍輸出電壓來設計；
③動態電阻Rz：穩壓管在反向擊穿的曲線工作時,電壓變化量△Uz與電流變化量△I之比稱為動態電阻，動態電阻越小說明穩壓性能越好；
④額定功耗Pz：由芯片允許溫升決定，它的額定值為穩定電壓Uz和允許最大電流Iz的乘積。
⑤溫度系數α：穩壓管的溫度變化會導致穩定電壓發生微小變化，因此溫度變化1℃所引起管子兩端電壓的相對變化量即是溫度系數，溫度系數越小越好，說明穩壓管受溫度影響很小。
穩壓二極管電路圖
穩壓二極管直流穩壓電路
穩壓二極管主要用來構成直流穩壓電路，這種直流穩壓電路結構簡單，穩壓性能一般。下圖所示是穩壓二極管構成的典型直流穩壓電路。電路中，VZ1是穩壓二極管，R1是VZ1的限流保護電阻。
未經穩定的直流工作電壓通過R1加到穩壓二極管上，由于工作電壓遠大于VZ1穩壓值，所以VZ1進入工作狀態，其兩端得到穩定的直流電壓，作為穩壓電路的輸出電壓。
當直流工作電壓大小波動時，流過R1和VZ1的電流大小隨之相應波動，由于穩壓二極管VZ1穩壓不變，這樣直流電壓大小波動的電壓降在電阻R1上。

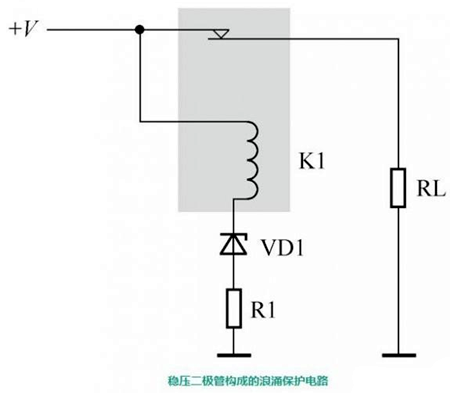

穩壓二極管浪涌保護電路
下圖所示是穩壓二極管構成的浪涌保護電路。電路中，K1是繼電器，VZ1是穩壓二極管，R1是限流保護電阻，RL是負載電阻。
當工作電壓沒有浪涌出現時，工作電壓沒有高到足以使穩壓二極管VZ1導通的程度，這時VZ1截止，沒有電流流過繼電器K1，K1的觸點保持導通狀態，工作電壓通過繼電器觸點為負載RL正常供電。
當工作電壓出現浪涌時，由于電壓升高，穩壓二極管VZ1導通，這時有電流流過繼電器K1，K1的觸點斷開，電壓不能通過繼電器觸點為負載RL供電，達到保護負載RL的目的。
穩壓二極管過壓保護電路
過壓有過高電壓和低電壓保護，如圖是低壓保護電路，避免負載長時間處于低壓狀態而端斷開電路，它利用的是穩壓二極管的擊穿電壓，一旦電源電壓VCC超過穩壓管擊穿電壓時，那么穩壓管就會導通,這時候觸點K吸合，繼電器接通，負載RL工作。當VCC電壓過低(沒有達到穩壓管穩定電壓值)時,觸點不動作，繼電器不會吸合。

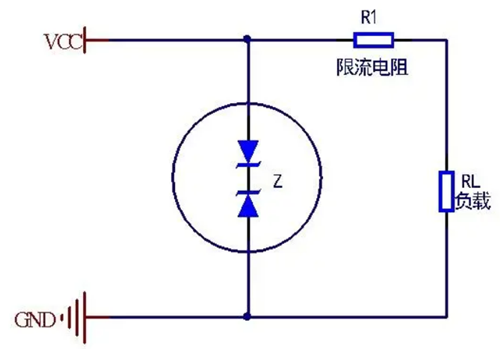

穩壓二極管溫度補償電路
穩壓二極管在溫度補償電路利用的是穩壓二極管的溫度系數，如下圖是用溫度互補型穩壓二極管構成的穩壓電路，采用互補型穩壓二極管對于穩壓要求較高的電路當中，特別是溫度對電壓的影響，這種具有溫度互補特性的穩壓二極管內部其實有兩只普通的穩壓二極管，但是它們的溫度特性相反，當溫度升高或下降時，一只二極管的管壓降下降，另一只二極管的管壓降升高，這樣兩只二極管總的管壓降保持不變，起到到溫度補償作用。

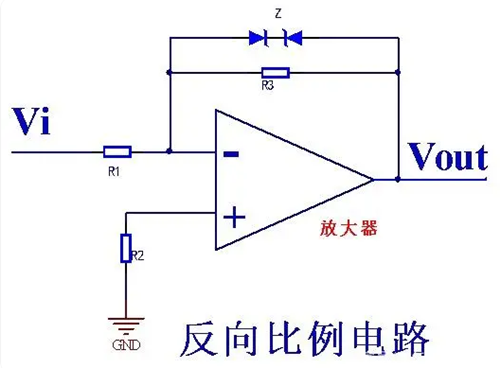

穩壓二極管限幅電路
如下圖是反向比例電路，輸入信號加入反相輸入端，對于理想運放，該電路的輸出電壓與輸入電壓之間的關系為Vout=-R3/R1*Vin。為了防止放大器輸出電壓超過限定值,可增加穩壓管限幅，使輸出的電壓峰值被限制在穩壓管的穩定電壓值上。
