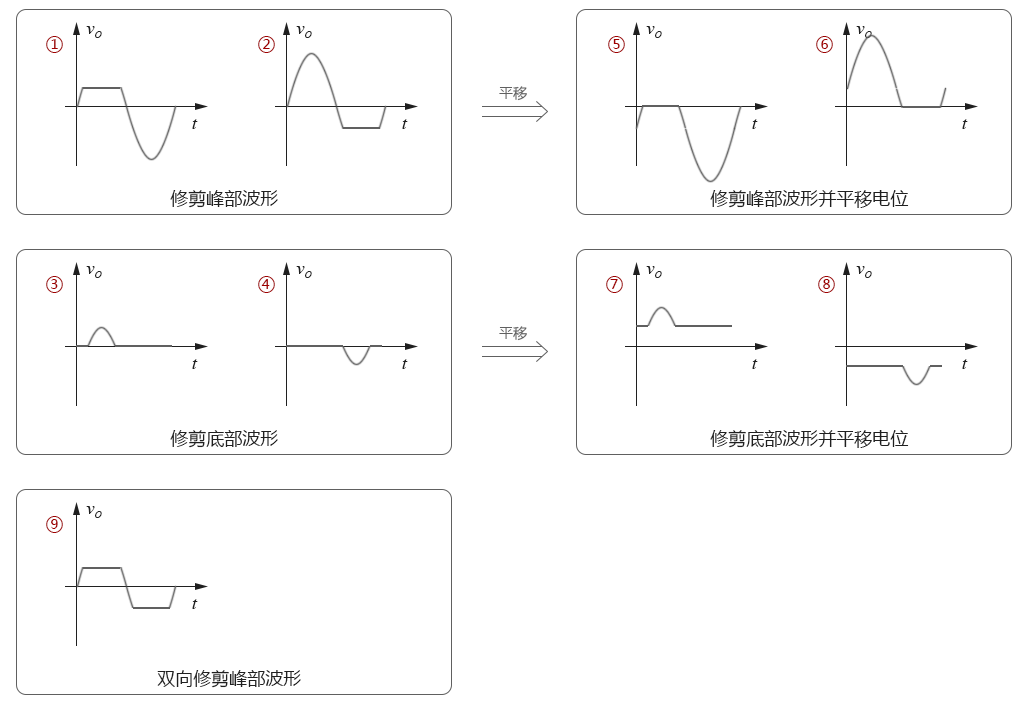

限幅器（clipper）可以改變波形的形狀。“clipper”在英語中的原意是“修剪用的大剪刀”，這個詞很形象地說明了它可以用來修剪波形。限幅器可以把輸入的正弦波波形修剪成以下各個樣子：
圖 2-4.01
下面我們逐個分析實現以上各種修剪波形的電路圖。為方便分析，我們假設下面的二極管都為理想二極管（即：導通時理想二極管上的壓降為0）。當完全掌握了以下分析方法后，我們隨時可以再將忽略掉的0.7V的二極管壓降再補上去。
以下分析的輸入電壓vi皆設為正弦電壓，表達式為：
1. 限幅峰部波形

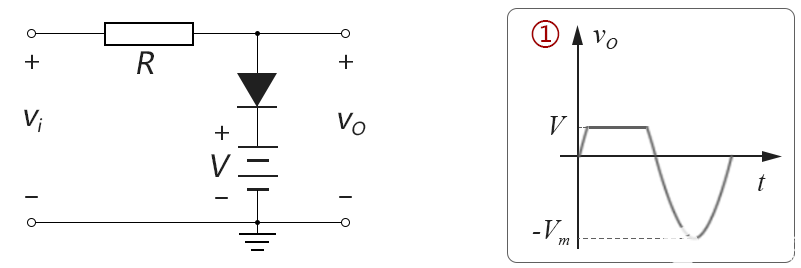

以下電路產生波形1：
圖 2-4.02
當vi大于偏置電壓V時，二極管導通，此時理想二極管上的壓降為零，所以輸出電壓vo等于偏置電壓V；
當vi小于V時，二極管截止，由于此時沒有電流通路，故輸出電壓等于輸入電壓vi。
當偏置電壓V為0時，可以得到完整的負半周波形。

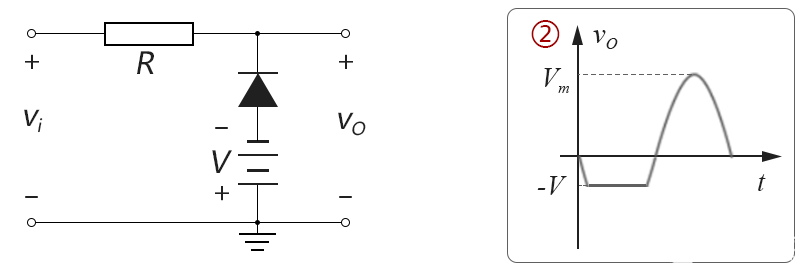

以下電路產生波形2：
圖 2-4.03
當vi小于-V時，二極管導通，此時理想二極管上的壓降為零，所以輸出電壓vo等于偏置電壓-V；
當vi大于-V時，二極管截止，由于此時沒有電流通路，故輸出電壓等于輸入電壓vi；
當偏置電壓V為0時，可以得到完整的正半周波形。
2. 限幅底座波形

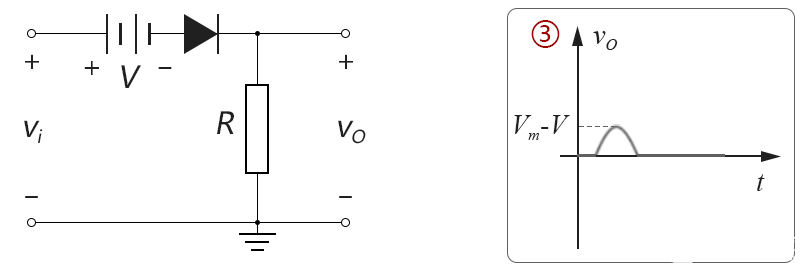

以下電路產生波形3：
圖 2-4.04
分析：在上圖電路中，二極管陽極的電壓表達式為：vi-V；
當vi小于V時，二極管陽極的電壓小于0，二極管截止，此時輸出電壓vo為0；
當vi大于V時，二極管陽極的電壓大于0，二極管導通，理想二級管上的壓降為0，故輸出電壓vo為vi-V；
當偏置電壓V為0時，上面的電路3相當于半波整流電路，可以得到完整的正半周波形。

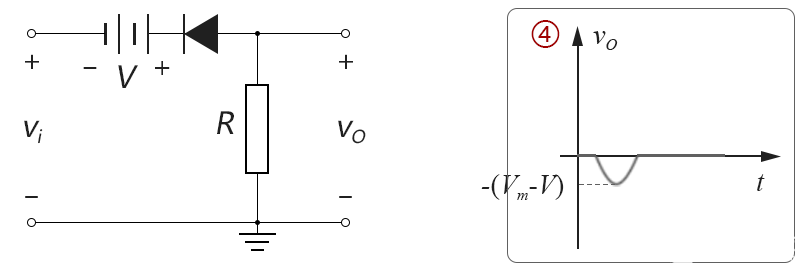

以下電路產生波形4：
圖 2-4.05
分析：在上圖電路中，二極管陰極的電壓表達式為：vi+V；
當vi的值大于-V時，二極管陰極的電壓大于0，二級管截止，此時輸出電壓vo為0；
當vi的值小于-V時，二極管陰極的電壓小于0，二極管導通，此時理想二級上的壓降為0，故輸出電壓為：vi+V；
當偏置電壓V為0時，上面的電路4相當于半波整流電路，可以得到完整的負半周波形。
3. 限幅峰部波形并平移電位
以下電路產生波形5：
圖 2-4.06
分析：在上圖電路中，二極管陰極的電壓表達式為：vi-V；
當vi小于V時，二極管陽極的電壓小于0，二極管導通，此時輸出電壓vo為vi-V，相當于將輸入電壓vi向下平移了V；
當vi大于V時，二極管陽極的電壓大于0，二極管截止，輸出電壓vo為0；

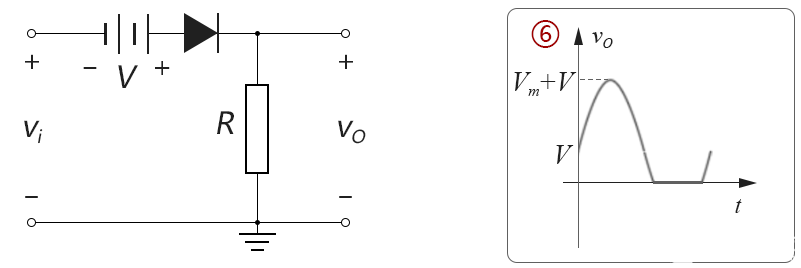

以下電路產生波形6：
圖 2-4.07
分析：在上圖電路中，二極管陽極的電壓表達式為：vi+V；
當vi大于-V時，二極管陽極的電壓大于0，二極管導通，此時輸出電壓vo為vi+V，相當于將vi電壓向上平移了V
當vi小于-V時，二極管陽極的電壓小于0，二級管截止，輸出電壓vo為0
4. 限幅底座波形并平移電位

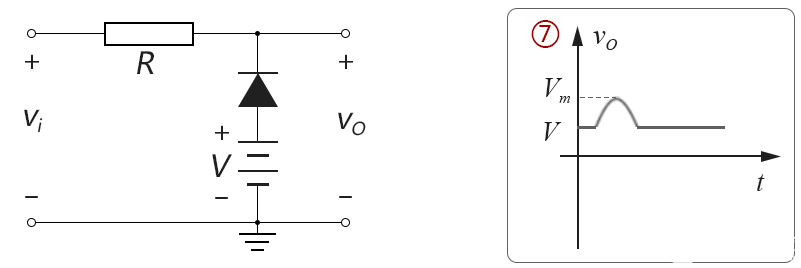

以下電路產生波形7：
圖 2-4.08
分析：二極管陽極的電壓：恒為V，二極管陰極電壓：在二級管截止時等于vi，在二級管導通時等于陽極電壓；
當vi小于V時，二級管導通，輸出電壓vo等于V；
當vi 大于V時，二極管截止，輸出電壓vo等于vi

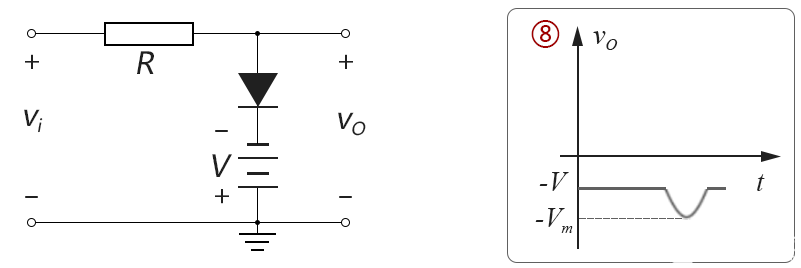

以下電路產生波形8：
圖 2-4.09
分析：二極管陰極電壓：恒為-V，二極管陽極電壓：在二極管截止時等于vi，在二級管導通時等于陰極電壓。
當vi大于-V時，二級管導通，輸出電壓vo等于-V；
當vi小于-V時，二極管截止，輸出電壓vo等于vi

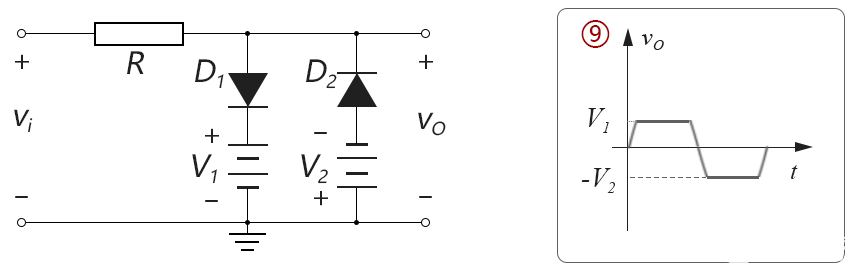

5. 限幅雙向峰部波形
圖 2-4.10
當vi 大于V1時，二極管D1導通，D2截止，此時輸出vo等于V1；
當vi小于-V2時，二極管D2導通，D1截止，此時輸出vo等于-V2；
當-V2 < vi < V1時，二極管D1和D2都截止，此時輸出vo等于vi
