穩壓二極管的特性

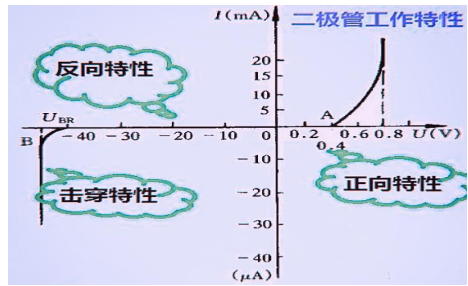

穩壓二極管反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。
穩壓二極管是一種用特殊工藝制造而成的面結型硅半導體二極管，它的外形、內部結構與普通二極管相似，正常工作時應加反向電壓。穩壓管也是一種晶體二極管，它是利用PN結的擊穿區具有穩定電壓的特性來工作的。如今，穩壓管在穩壓設備和一些電子電路中獲得廣泛的應用。
盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。
簡單來說，穩壓二極管的特性就是：穩壓二極管在被反向擊穿后，盡管流過穩壓管的反向擊穿電流變化很大，但管子兩端的電壓卻幾乎不變。我們也常常用它這一特性來進行穩壓，以獲得基準電壓和用作電平轉移。
穩壓二極管的工作狀態
穩壓二極管的狀態又叫“工作特性”，分為工作狀態和截止?fàn)顟B(tài)，其中工作狀態就是反向擊穿狀態，截止?fàn)顟B(tài)就是不工作狀態。二極管工作狀態的判定，必須根據二極管的工作時間和電流來判斷。
根據以上的圖，我們可以看出來，在U1=10 V的情況下， RL/Dz上分壓為10×（500/（500+1000））=3.33 V。從逆變器的 V/I特性看， Dz上的電壓低于斷開的電壓，二極管處于斷開的位置。10/1500的電流在1 K的電阻上等于6.67毫安。二極管在關斷時的逆向操作電流遠遠低于1 mA，而考慮到穩壓器的分流，實際 Dz/RL的電壓將比計算的電壓低。
假定，在U1為25 V的情況下， Dz不會發生反轉。在 RL/Dz上分壓為25×（500/（500+1000））=8.3 V。從逆向 V/I的角度看，當 Dz端的電壓超過擊穿時，二極管處于逆向擊穿的位置。與假定相矛盾。因此，二極管在擊穿狀態下工作，并對電壓電流進行了再計算。
穩壓二極管要工作有兩個條件：
1、反向加在穩壓二極管上的電壓要大于穩壓管的穩壓值。
2、通過穩壓管的電流要達到其工作條件（也就是反向電流要足夠大，一般至少是幾個mA）。
你按我說的搭電路，假定是6.2V穩壓管，
電源正極（9V）——電阻（R）——穩壓管負極——穩壓管正極——電源負極。
這個電阻要根據穩壓管的參數計算過，假定穩壓的時候，電流是5mA，
則電阻的大小=（9-6.2）/5mA=1.4K左右，你用一個1K的電阻就可以了。然后你再用萬用表去測穩壓管負極與地的電壓，基本上就在6.2V附近，也就是穩壓了。
測量穩壓二極管的方法
用萬用表R×1k檔測量其正、反向電阻，正常時反向電阻阻值較大，如果發現表針擺動或其它異常現象，則說明該穩壓管性能不良，或者已損壞。
用在路通電的方法，可以大致測出穩壓管的好壞，方法是用萬用表直流電壓檔測量穩壓管兩端的直流電壓，如果接近該穩壓管的穩壓值，那么說明該穩壓二極管基本完好，如果電壓偏離標稱穩壓值太多或不穩定，那么就說明穩壓管已損壞。
用萬用表檢測穩壓二極管，主要是檢測二極管的極性和質量。
