功率電感是一個籠統的名詞，包括貼片功率電感和插件功率電感。功率電感一般是指電氣工程中用的，能承受大功率的電感器，如大型電機(AC)降壓起動用的電感器(也叫電抗器)。功率電感是貼片電感(Chipinductors)的簡稱，又稱為大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量?jī)?chǔ)存和低電阻等特性。一般電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流，承受較低的電壓;而功率電感也有空心線圈的，也有帶磁芯的，主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安。

1.什么是功率電感器

線圈是呈螺旋狀的電極的總稱。其中，用于電氣用途線圈被稱為電感器，并且可以分為兩類，一類是用于信號系統的RF電感器，另一類是用于電源系統的功率電感器。本文中說明的功率電感器，是在DC-DC轉換器等的電壓轉換電路中，構成其一部分的元件。

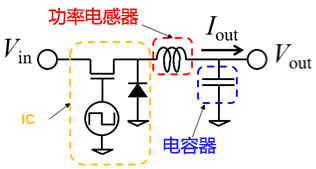

下面說明功率電感器在DC-DC轉換器中的作用。功率電感器被用于轉換為所需電壓的升壓、降壓，或者被用于升降壓電路。其中，主要在開關調節器式電路中使用。圖1為開關調節器式降壓電路。利用IC、功率電感器、電容器，將直流輸入電壓轉換為所需的輸出電壓。功率電感器承擔的作用是與電容器配合，將從IC輸出的矩形波輸出轉換為直流只要缺少其中的任何一個，就無法正確整流。

圖1降壓型開關調節器

2.功率電感器的基本特性

在選定功率電感器時，應當查看哪些參數呢?各制造商的功率電感器產品目錄上，主要記載了下列技術規格。例如，電感高的好還是低的好、需要多大的額定電流之類，因?yàn)楸仨毟鶕?jù)DC-DC轉換器的工作條件適當?shù)剡x擇。下面詳細介紹功率電感器技術規格的看法。

2.1電感

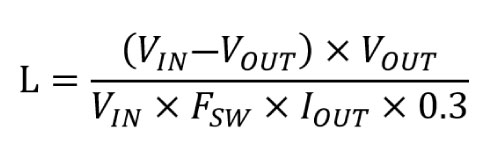

電感值是影響紋波電流和負載響應特性的一個非常重要的參數。DC-DC轉換器使用的功率電感器中通過圖2所示的三角波電流。一般來說，可將紋波電流⊿IL設置為負載電流Iout的30%左右。因此，只要知道DC-DC轉換器的條件，就能根據以下算式計算適當?shù)墓β孰姼衅麟姼小?br />

圖2功率電感器中通過的電流波形

但是，在DC-DC轉換器上幾乎都記載了功率電感器的適當電感值作為參考值。因此，即使不進行上述算式之類的計算，也能按照制造商的參考值選定。

2.2額定電流

額定電流規定了電流值的上限，通過的直流電流超過該值時，無法保障質量。功率電感器的額定電流有兩種，一種規定了直流疊加額定電流(Saturation)，另一種規定了溫升額定電流(Temperature)。各自具有重要含義，往往分別記載技術規格。

(1)直流疊加額定電流Isat

電感器的特性之一是直流疊加特性。為了獲取高電感，電感器的芯部(磁心)采用鐵氧體等磁性體材料。電流通過電感器時，會產生磁性體的磁飽和現象，電感會下降。將這種特性稱為直流疊加特性。直流疊加額定電流規定了電感相對于未疊加電流的初始特性下降一定比例時的電流值。

(2)溫升額定電流Itemp

這是以元件的發熱為指標的額定電流規定，超過該范圍使用，會導致元件損壞或組件故障。一般來說是按溫度上升⊿40℃的電流值規定的。

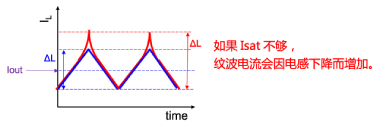

作為功率電感器使用時，應該如何決定這些額定電流。如圖3所示，電感器中最大通過Iout+⊿IL/2的電流。如果電流值在Isat以上，電感的下降就會增大，如圖4的紅線所示，三角波電流的形狀異常，紋波電流增加。由于紋波電流成為改變輸出電壓的因素，如果紋波電流增加，就會引起負載端系統動作異常。因此，必須選定Isat在最大電流以上的產品。

至于溫升額定電流，即使超過額定值，電感器也不會馬上損壞。因此，應以Itemp值在Iout以上為標準選定。

圖3直流疊加特性引起的紋波電流變動

2.3直流阻抗Rdc

表示通過直流電時的阻抗值。由于該阻抗值，因發熱而產生電力損耗，所以直流阻抗越小損耗越少。但是，減小Rdc與直流疊加特性、尺寸小型化等存在折衷關系。只要從上述的滿足電感、額定電流等必要特性的電感器當中，選定Rdc更小的產品即可。

2.4工作范圍溫度

這是規定使用電感器時的環境溫度容許范圍的參數。溫度的影響因電路的工作環境而異，因此要設想實際使用環境后選定。下面看一下實際的DC-DC轉換器的功率電感器選定示例。以圖5所示的降壓DC-DC轉換器為例。這里假設在下列條件下的情況。

圖4降壓DC-DC轉換器

根據以下算式，適當電感的大小約為1.0μH。

公式2

同時，Iout=1.5A，⊿IL約為Iout的30%，即0.45A，因此最大電流為如下所示：

Iout+⊿IL/2=1.725A

如此一來，大致需要Itemp1.5A以上、Isat1.8A以上的電感器。

3.功率電感器的類型

3.1金屬合金繞線型

金屬合金繞線型是采用繞線和涂布了樹脂的金屬磁性粉熱壓而成電感器。從大型產品到小型產品，可以適用于大電流領域。金屬磁性材料與后述的鐵氧體材相比，雖然透磁率較低，但卻具有出色的直流疊加特性，屬于適合大電流的材料。近年來，DC-DC轉換器的開關速度不斷提高，低電感需求日益增加，金屬合金繞線型在大部分市場逐漸成為主要商品。此外，金屬磁性材料還有一大特點，就是溫度特性?xún)?yōu)于鐵氧體材料。導磁率受環境溫度的影響很小，因此在高溫時也能保持穩定的直流疊加特性。目標市場涵蓋廣泛領域，包括汽車、智能手機、HDD等等。

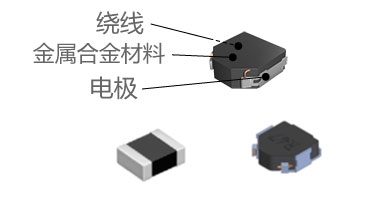

圖5金屬合金繞線型的結構與外觀

金屬合金繞線型技術包括金屬磁性材料及其加工技術、采用了銅絲的繞線技術(圖6)。村田確立了自己的材料技術，可以實現獨特的繞線結構、高導磁率及高絕緣性。依靠這些技術的融合，可以提高電感的獲取效率、降低直流阻抗，實現支持大電流的產品線。

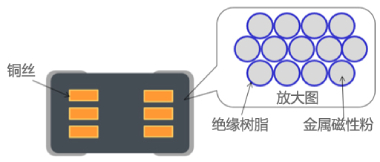

圖6金屬合金繞線型的截面圖

3.2鐵氧體繞線型

鐵氧體繞線型電感器是將銅絲在鐵氧體芯部盤繞成螺旋狀。村田的大多數鐵氧體繞線型，都在鐵氧體芯部盤繞的銅絲上涂布了磁性樹脂。樹脂涂層的目的是減少漏磁通，提高電感的獲取效率和強度。因?yàn)殍F氧體的導磁率很高，在高電感領域使用時，選擇鐵氧體繞線型有利。目標市場涵蓋廣泛領域，包括智能手機、TV、HDD等等。

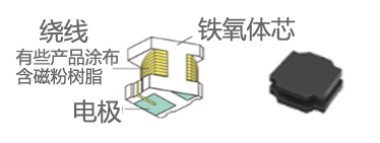

圖7鐵氧體繞線型結構與外觀

鐵氧體繞線型技術、包括鐵氧體材料和磁性樹脂材料技術、鐵氧體芯形成技術以及從細線到粗線對應的繞組技術(圖8)。將這些技術相結合,實現了尺寸種類繁多和廣泛的電感產品。

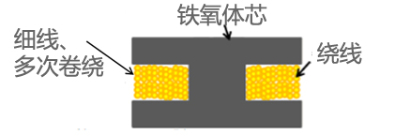

圖8鐵氧體繞線型的截面圖

3.3鐵氧體多層型

鐵氧體多層型電感器是將磁性材料與內部電極交互疊加燒結而成的。與繞線結構相比，可以實現小型化、薄型化。對于小型低電感需求，使用金屬合金繞線型的情況日益增加，小型大L、高耐壓領域越來越需要鐵氧體多層型的特性。

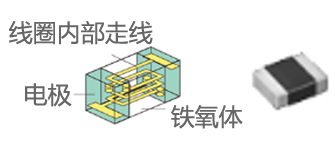

圖9鐵氧體多層型的結構與外觀

鐵氧體多層型技術，包括鐵氧體材料技術、高縱橫比的內部電極形成技術、電路設計技術、疊層技術(圖10)。用無法靠傳統的疊片實現的內部電極高縱橫比技術，可以進一步降低阻抗。同時，依靠高自由度的磁路間隙形成技術，抑制磁飽和，實現了優異的直流疊加特性。依靠這些技術，實現了支持需要小型化和薄型化領域的產品線。

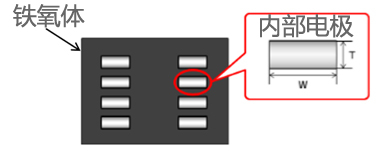

圖10鐵氧體多層型的截面圖

4.功率電感器的常見問題

4.1功率電感器有什么作用?

功率電感器用于升壓、降壓或升壓/降壓電路中，將一定電壓轉換為所需電壓。在這些不同的電路中，它主要用于一種稱為“開關穩壓器”的電路。

4.2功率電感器有極性嗎?

與電容器或二極管不同，電感器沒有功能極性，并且它們?cè)谌我环较蛏系淖饔孟嗤Ｒ虼耍瑯O性在絕大多數用途電路中并不重要。

4.3功率電感器是如何工作的?

電感器是一種無源電子元件，能夠以磁能的形式儲存電能。它是用一個導體繞成一個線圈，當電流從左向右流入線圈時，就會產生順時針?lè)较虻拇艌?chǎng)。

4.4功率電感器耗電嗎?

純電感器不會消耗或耗散任何實際或真實功率，但由于同時具有電壓和電流，因此在表達式中使用cos(θ)：對于純電感器，P=V*I*cos(θ)不再有效。

結語

以上就是功率電感器分類和特點的介紹了，各種功率電感器根據電源、大功率、表面貼裝電源(SMD)和大電流等技術特性用于特定應用。在需要轉換電壓同時存儲能量和過濾EMI電流的應用中，有必要使用SMD功率電感器。功率電感器三種主要用途是過濾交流輸入中的EMI噪聲、過濾低頻紋波電流噪聲以及在DC-DC轉換器中存儲能量，過濾基于特定類型功率電感器的屬性。由于可用的功率電感器范圍很廣，因此根據磁芯飽和并超過應用的峰值電感器電流的電流進行選擇非常重要。尺寸、幾何形狀、溫度容量和繞組特性在選擇中也起著關鍵作用。
