穩壓管是眾多二極管里面非常特殊的一種二極管，它的特殊之處是它的正常工作狀態是處于反向擊穿的狀態，反向擊穿狀態是可以正常恢復的，大家千萬不要認為處于反向擊穿狀態工作的二極管是一次性的，擊穿即損壞。穩壓二極管和普通二極管一樣，都是利用二極管里面PN結的特性制作而成。
如上圖所示，此圖就是二極管PN結的伏安特性曲線，右上角的第一象限是正向特性曲線，大家常用的二極管基本都是利用此特性設計而成。下面以硅二極管為例，它的正向?qū)妷捍蟾艦?.7V,當給二極管的陽極加大于0.7V的電壓時，二極管導通正常工作，從圖中可以看出，當達到二極管正向開啟電壓時，可以流過二極管的電流會瞬間變大，呈現出指數級上升趨勢，但是它的壓降會很小。當給二極管的陰極加上反向電壓時，二極管的反向電流會很小，可忽略不計，這便是普通二極管的正向?qū)ǎ聪蚪刂固匦浴?br />

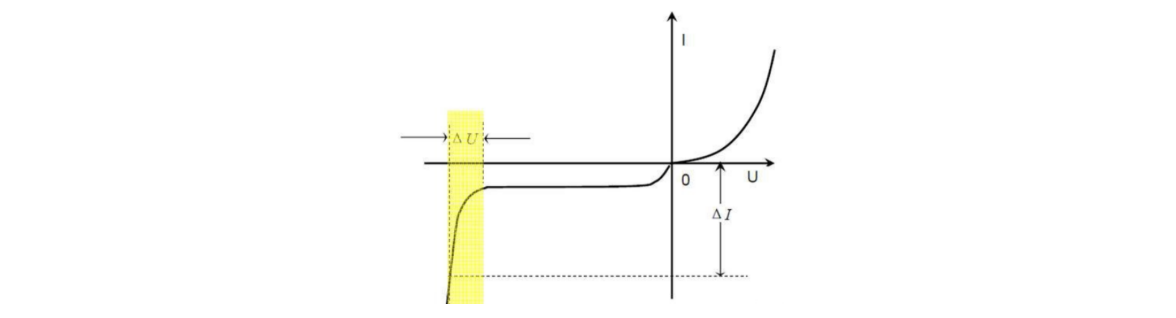

上圖重點顯現穩壓二極管的特性。穩壓二極管它是工作在反向擊穿區的一個特殊狀態，這個反向擊穿區是有范圍的，如上圖中的黃色區域，當我們設計電路圖使用穩壓二極管時，對于流過穩壓管的電流有，必須考慮使其工作在黃色區間，因此必須在此加上限流電阻來保護穩壓二極管，尤其注意限流電阻的大小，限流電阻過大時，可能會達不到穩壓效果，限流電阻過小時，可能會使穩壓二極管電流過大而雪崩或者擊穿，而損壞管子。
上圖為非常常用的穩壓二極管經典電路，當左邊輸入25V電壓時，第一步，電流經過1.5K的電阻以及穩壓二極管，此時穩壓二極管正是處于反向擊穿狀態，它的陰極電壓穩定在16V左右，第二步，流向穩壓管的電有一部分會經過三極管be極流向負載，驅動打開三極管，此時一個簡便且成本低的降壓電路便搭建出來了，三極管的e極輸出電壓為16V-0.7V=15.3V左右。
