演示的電路還是上次的那副800uH電感的電路，

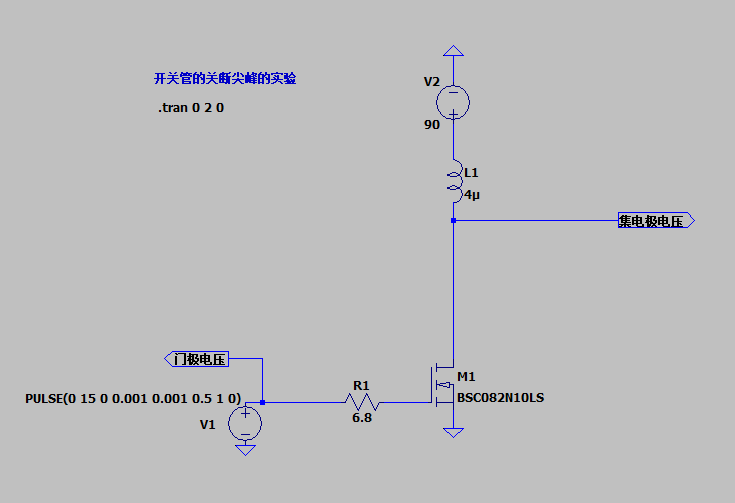

電壓尖峰演示電路
通過上次的實驗我們知道，在90V電源下，800uH電感能讓開關管產生300V左右的電壓尖峰，開關管本身最大的電壓也就100V，考慮容限，這里就認為開關管的最大耐受電壓是110V，300V的電壓尖峰就足以擊穿該開關管了。
想到電壓尖峰問題，我們有可能想到的第一種辦法就是選擇一個TVS管或者穩壓管進行電壓尖峰鉗位到安全的工作電壓范圍內，
理論上，TVS管是個好方法，但是并不是所有的情況都合適，理由如下

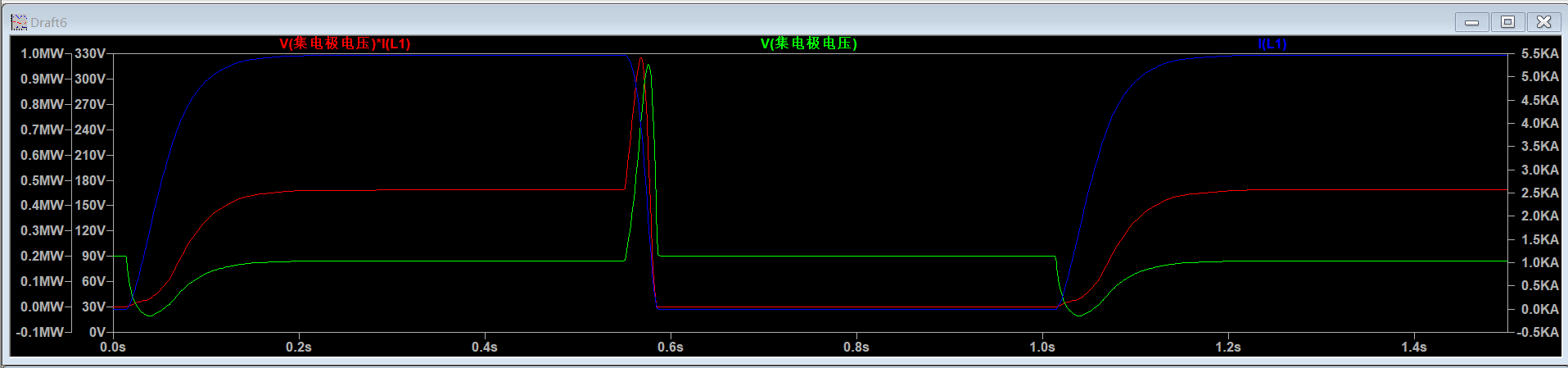

電壓尖峰處的功率
由圖可知，在電壓尖峰凸起處，瞬時的功率達到了0.4MW到1MW
哇!這是個多么恐怖的功率，然而市面上的單個TVS或者穩壓管管幾乎不可能難做到這么大的耐受功率(常規的防護TVS也才幾千瓦而已，并且也只是在短時浪涌防護暫時作用，穩壓管的功率更小)，因此該方案在大功率的場合變得不適用，但是該方案對于一些小功率的開關管短時動作還是可以試一試的，因為只要尖峰的瞬間的功率小，尖峰時間斷，通過選用一個功率合適的就可以解決開關管的電壓尖峰的問題，通常也不推薦使用。
我們直接低電平強制關斷開關管會存在一個問題，突然關斷就讓整個回路電流發生很大的變化，根據UL=L*di/dt就知道在電感上會產生很大的電壓，這就是產生電壓尖峰的原因，因此我們要在關斷時，能對電壓尖峰進行監測，超標的電壓尖峰產生時，我們要立即升點門極電壓，減小整個電感回路的阻抗，阻抗變小了，電感就可以順暢的進行電流泄放啦，電感不在傻乎乎的靠提自己兩端的電壓進行高阻抗回路的電流泄放!
但是超標電壓尖峰怎么檢測呢，不可能實時拿個示波器在哪里卡吧，那也太傻白甜了!即使你有那么大的功夫，但是你也不可能很快的調整門極電壓，因此人為機械的檢測和調整不太現實了，我們要怎么辦呢?
這個時候，我們發現TVS或者穩壓管能派上用處了，我們利用TVS或者穩壓管在過壓的情況的泄放電流對門極電壓再次提升，整個回路的阻抗變小，電感的電壓就不會再次上升，因此電壓尖峰就不會繼續變大，但是通過前面的闡述，電壓尖峰處的功率很大，因此單個TVS或者穩壓管是不行的。
既然單個TVS或者穩壓管不能滿足設計要求，我們就干脆多串幾個TVS或者穩壓管，讓多個TVS或者穩壓管擊穿后對電壓尖峰進行泄放電流，讓泄放的電流再次對開關管的門極充電，讓門極電壓抬高，讓開關管再次動作，這個動作不一定是完全開通，可能讓開關管工作在線性區或者還是處于關斷區，關鍵要看我們使用多少的個TVS或者穩壓管串聯了，同時串聯的的總鉗位電壓在開關管的正常工作范圍內。
在同樣的電壓尖峰下，串聯的TVS或者穩壓管越少，那么泄放電流越大，開關管門極電壓就可能越大，開關管就越可能完全開通;串聯越多，泄放電流越小，開關管就可能不開通或者進入線性區。
為了提高效果明顯，我把控制信號的邊沿斜率提高了，門極展開的邊緣挺好的，斜率很大

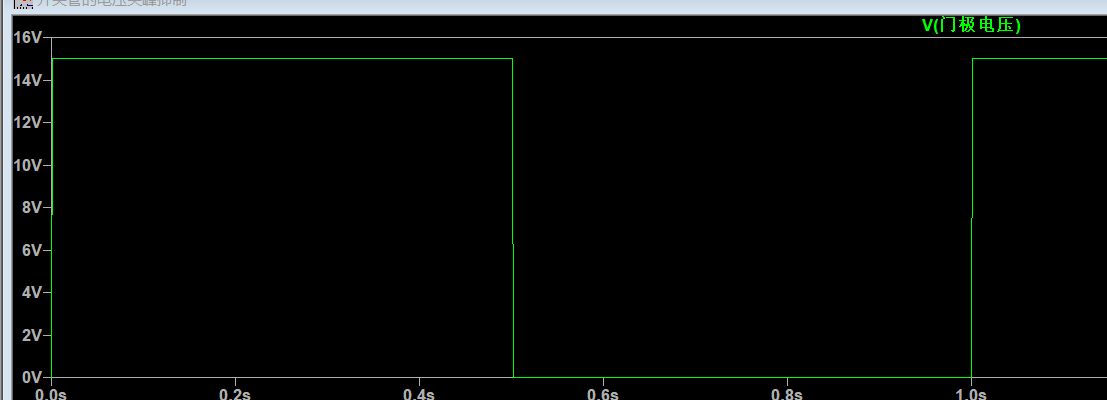

門極控制的電壓
開關管的耐壓依舊100V，90V直流電源供電，4uH電感，實驗電路如下，

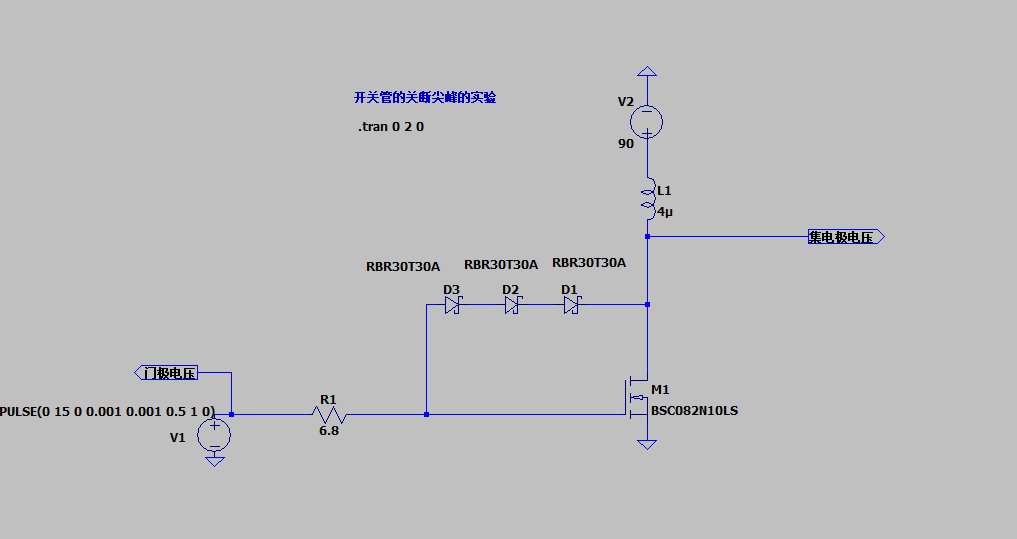

電壓尖峰抑制演示電路
此時不接穩壓管的情況下，電壓尖峰為160V附近，

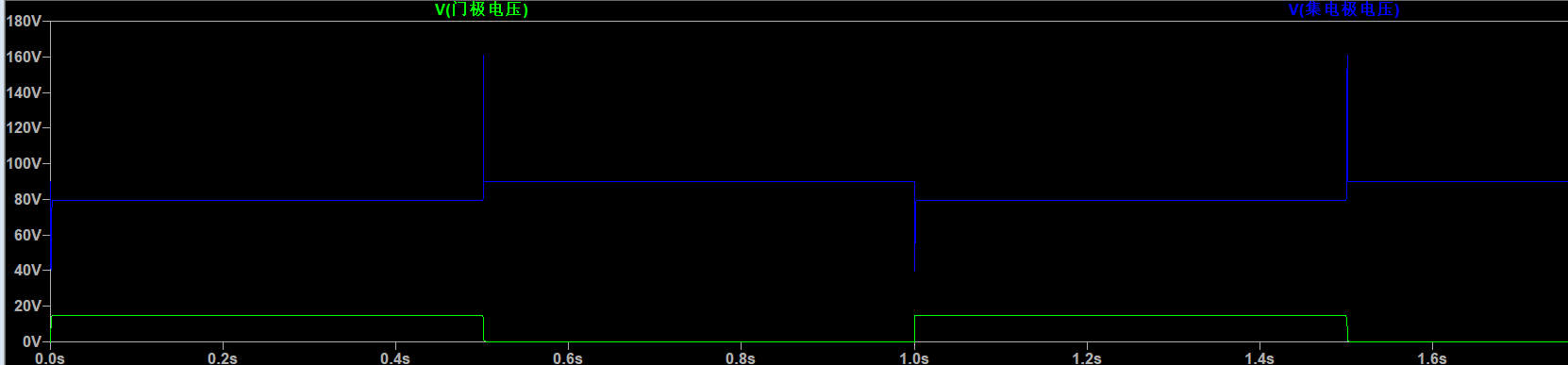

電壓尖峰大概到160V左右
接著我們串聯三個30V的穩壓管到開關管的集電極和門極之間，我們再來仿真
三個穩壓管抑制電壓尖峰
門極電壓關斷時刻的邊沿被電壓尖峰的泄放電流影響變緩和了，沒有原來的陡峭，

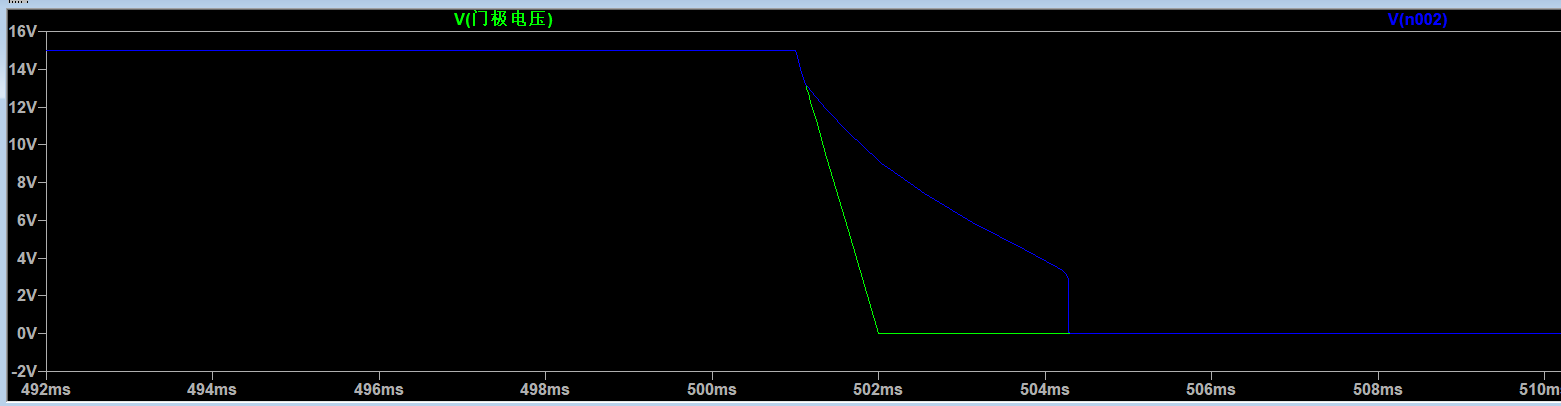

門極被穩壓管的工作電流變的緩慢下降
此時開關管的阻抗沒有原來變化的那么快了，這就使得電感這個傻白甜不會傻乎乎的通過提高電壓泄放電流了
電壓尖峰被抑制到了105V附近
正因為如此，電壓尖峰也被抑制下來了，變?yōu)榱?05V，開關管的小命被穩壓管救下來了。
