負電壓是指實際電壓低于參考電壓時所產生的電壓值。通常以供電電源負極為參考點，通過兩個電源的串聯產生負電壓。負電壓在電子電路中具有避免大電流損壞設備和提高測試精確度等意義，在電信、MOS管柵極控制和雙電源運算放大器等領域得到廣泛應用。
大家都知道電壓分為正電壓和負電壓。
在電子電路應用中常常需要建立一個負電壓，比如在使用運放的時候。
本文要點：
什么是負電壓
負電壓是如何產生的
負電壓產生的意義
負電壓的應用分析
什么是負電壓？

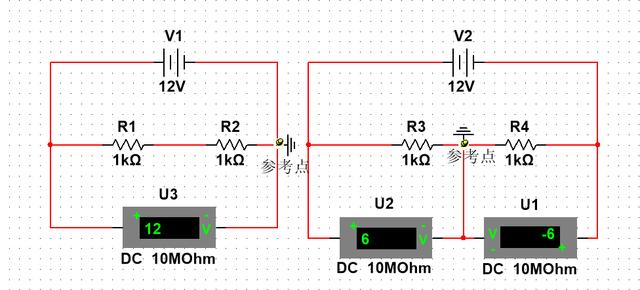

相對于選擇的參考而言，我們可以直接解釋為當實際電壓低于參考電壓時，電壓值為負。參考點不同，得到的電壓也會有所不同。
那么，一般以什么為參考點呢？
答案是供電電源負極。
于是電源電壓就是Vcc=E電源正-E電源負。
那么如何產生負電壓呢？

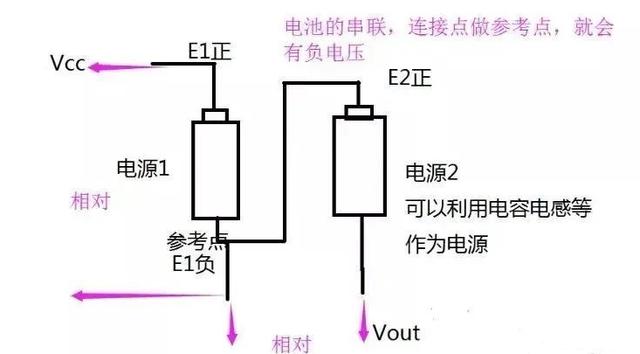

以參考點電源負極出發（假設為0），產生負電壓，即相對于電源負極的電勢更低。如果想要它更低，那就要加入另一個電源（2），如下圖，電源（2）正極串聯在參考點電源負極后，電源（2）負極就是負電壓了。這其實是利用兩個電源的串聯的工作原理（有沒有覺得很熟悉）。
那么，產生負電壓有什么意義呢？
1. 避免由于電子積聚，而產生大電流損壞測試設備和電子部件
電子一般帶著負電荷，且會向正電壓方向流動，即高電位端處，然后形成電流。在使用負電壓的過程中，由于負電荷的存在，過多的電子會聚集在電源的接地端，降低了電流會聚集在測試設備上隨后損壞或燒毀的風險。
2. 一定程度上避免了電磁干擾
負電壓對系統測試 微安級甚至更小級別的電信號是有一定幫助的，能夠提高測試電阻的精確度，提高抗電磁干擾的能力。
3. 相比正電壓，負電壓對人體和電子產品更具安全性能
例如電話系統，一般使用-48V進行供電，這樣可以避免電話線被電化學腐蝕。
最后從意義方面出發，來講下負電壓的應用：
1.電信行業：行業的標準規定一般電源為-48V，有降低系統雜音，減少干擾等作用；
2.MOS管的柵極控制電壓：關斷時使用負電壓，幫助加快(米勒效應)電容放電；
3.雙電源的運算放大器：上面提到的雙電源供電，不過在電路設計中，，主要根據輸入信號的特性看是否能使信號正常的被放大輸出。
