        場效應管的封裝類型和選擇介紹

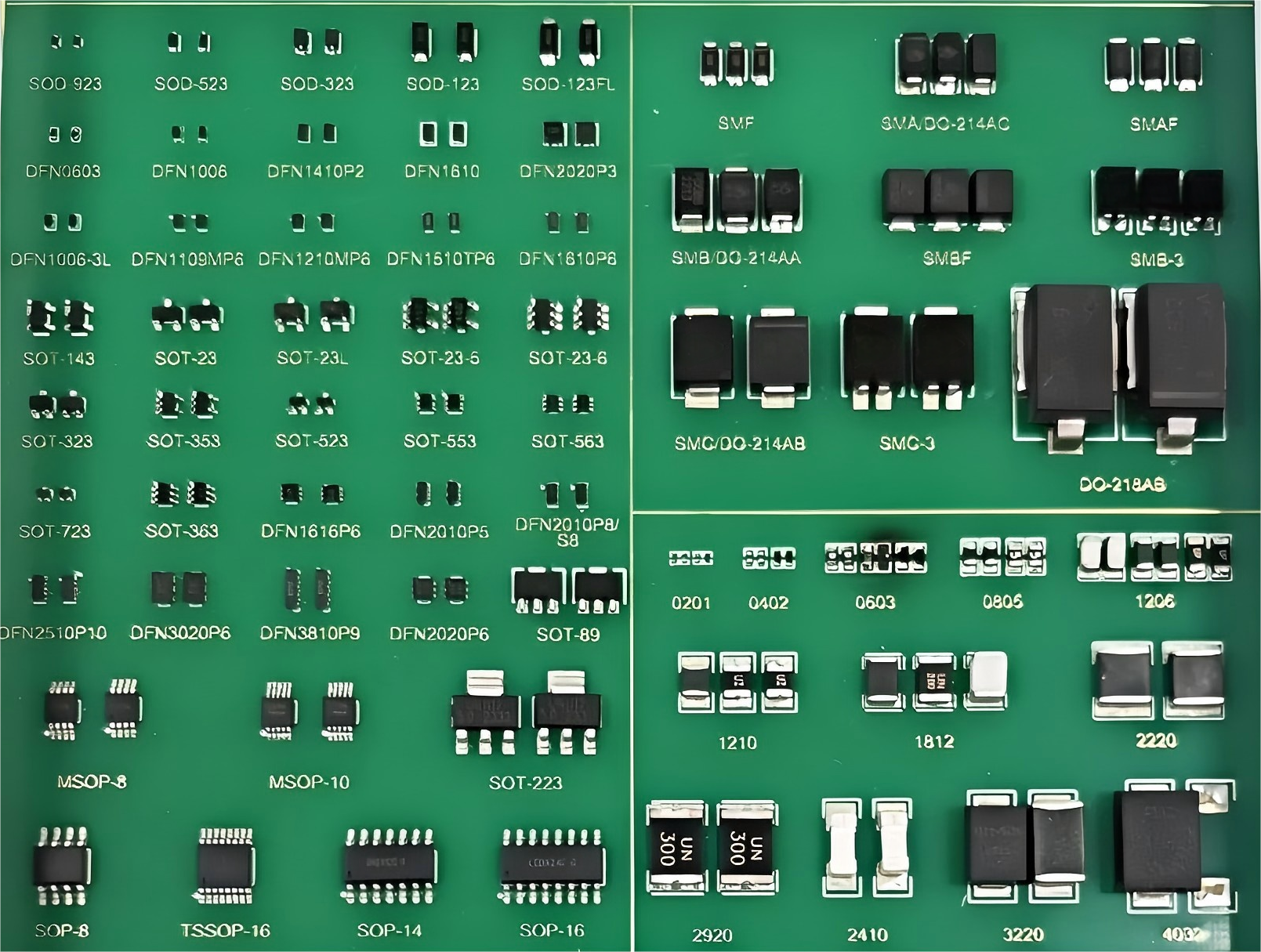

        場效應管封裝
        場效應管封裝
        場效應晶體管的封裝形式豐富多樣,在選用時需綜合考量諸多要素。以下是對場效應晶體管封裝形式及其選用要點的闡述:
        一、封裝形式概覽
        插入式封裝
        晶體管外形封裝(TO):這是早期出現的封裝規格,涵蓋了TO-92、TO-220、TO-252等諸多型號。特別地,TO-252也被稱為D-PAK,屬于表面貼裝式封裝。TO-263(D2PAK)同樣是表面貼裝式封裝,它是TO-220的衍生版本,主要目的在于提升生產效率以及增強散熱性能。
        雙列直插式封裝(DIP):具備兩排引腳,需插入配備DIP結構的芯片插座中。其衍生形式為SDIP(Shrink DIP),也就是緊縮雙入線封裝,相較于DIP,其針腳密度高出6倍之多。
        插針網格陣列封裝(PGA):芯片內外分布著眾多方陣形的插針,這些插針沿著芯片的四周以一定的間距排列。依據管腳數量的差異,可形成2至5圈的布局。
        表面貼裝封裝
        D-PAK封裝:該封裝擁有3個電極,分別是柵極(G)、漏極(D)、源極(S)。其中,漏極(D)的引腳被裁剪掉,不予以使用,而是借助背面的散熱板充當漏極(D),并直接焊接在PCB板上。
        SOT封裝:它是貼片型小功率晶體管的封裝方式,例如SOT23、SOT89等,其體積相較于TO封裝更為小巧。
        SOP封裝:即“小外形封裝”,引腳從封裝的兩側伸出,制作材料包括塑料和陶瓷兩種。常見的型號有SOP-8、SOP-16、SOP-20、SOP-28等,SOP后面的數字代表引腳的數量。
        QFN封裝:中文全稱為四邊無引線扁平封裝,是表面貼裝型封裝的一種。不過需注意,QFN封裝在集成電路封裝中應用較為廣泛,而對于MOSFET而言,其使用頻率并不高。
        QFP封裝:也就是塑封四邊引腳扁平封裝,封裝內的芯片引腳間距較小,引腳較為纖細,通常應用于大規模或超大型集成電路中。
        二、封裝形式的選用考量
        在挑選場效應晶體管的封裝形式時,以下因素需納入考量范疇:
        散熱性能
        不同封裝形式的散熱能力存在差異。以D-PAK封裝為例,其利用背面的散熱板作為漏極,直接與PCB板焊接,從而具備出色的散熱效果。
        在選用封裝形式時,應依據實際應用場景以及系統的散熱條件,挑選具備適宜散熱性能的封裝形式。
        安裝便捷性
        插入式封裝(諸如TO、DIP)需要將管腳穿過PCB板的安裝孔,并焊接在PCB板上,安裝流程相對復雜。
        而表面貼裝封裝(比如D-PAK、SOP)的管腳以及散熱法蘭則是焊接在PCB板表面的焊盤上,安裝過程更為簡便快捷。
        電氣性能
        不同封裝形式可能會呈現出不同的電氣性能,諸如最大電流、最大電壓等指標。在選用封裝形式時,必須確保所選封裝形式能夠滿足系統對電氣性能的要求。
        成本因素
        不同封裝形式的成本也有所區別。在選用封裝形式時,需綜合權衡系統的成本預算以及封裝形式的成本,從而挑選出性價比合適的封裝形式。
        封裝尺寸
        不同封裝形式的尺寸各不相同。在選用封裝形式時,要考慮PCB板的布局以及空間限制,挑選尺寸適宜的封裝形式。
        工作環境適應性
        還需考量工作環境對封裝形式的影響。例如,在高溫、高濕、強電磁干擾等惡劣環境下,某些封裝形式可能會受到不利影響。在選用封裝形式時,要確保所選封裝形式能夠適應工作環境的要求。
        總體而言,場效應晶體管的封裝形式豐富多樣,在選用時需綜合考慮散熱性能、安裝便捷性、電氣性能、成本、封裝尺寸以及工作環境等多個因素。只有綜合考量這些因素,才能挑選出最契合系統應用需求的封裝形式。
