一、三極管的基本結構
三極管是一種半導體器件，主要由三個部分組成：發射極（Emitter）、基極（Base）和集電極（Collector）。根據材料和結構的不同，三極管分為兩種主要類型：
NPN型三極管：發射極和集電極由N型半導體材料制成，基極由P型半導體材料制成。
PNP型三極管：發射極和集電極由P型半導體材料制成，基極由N型半導體材料制成。
這種結構設計使得三極管能夠通過控制基極電流來調節集電極電流，從而實現放大或開關功能。
二、工作原理
三極管的工作原理基于PN結的單向導電性。當適當的電壓施加到基極和發射極之間時，可以控制從發射極到集電極的電流流動。
NPN型三極管：
當基極-發射極結（B-E結）正向偏置時，電子從發射極注入到基極。
這些電子隨后被吸引到集電極，因為集電極-基極結（C-B結）也是正向偏置的。
通過改變基極電流（I_B），可以控制集電極電流（I_C）。
PNP型三極管：
工作原理與NPN型相似，但載流子是空穴而不是電子。
當基極-發射極結（B-E結）正向偏置時，空穴從發射極注入到基極，然后被吸引到集電極。
三、放大作用
三極管可以作為一個放大器，其中小的基極電流變化可以導致較大的集電極電流變化。這種放大作用是通過電流增益（β或hFE）來量化的，它表示集電極電流與基極電流的比率。
三極管選擇與應用指南
1. 確定三極管類型
首先，需要確定是使用NPN型還是PNP型三極管。這取決于電路設計和所需的電流方向。例如：
NPN型：適用于電流從集電極流向發射極的電路。
PNP型：適用于電流從發射極流向集電極的電路。
2. 電流增益（β）
選擇三極管時，需要考慮其電流增益（β）。不同的應用可能需要不同的增益值：
音頻放大器：通常需要高增益。
開關應用：可能需要較低的增益。
3. 功率耗散
三極管能夠承受的最大功率耗散是一個重要因素。這通常由最大集電極電流（I_C(max)）和最大集電極-發射極電壓（V_CE(max)）來確定。確保三極管在工作時不會超過其最大功率耗散，以避免損壞。
4. 頻率響應
對于高頻應用，需要考慮三極管的頻率響應。這通常由特征頻率（f_T）來描述，它表示三極管在高頻下開始失去增益的頻率。選擇適合應用頻率范圍的三極管至關重要。
5. 封裝類型

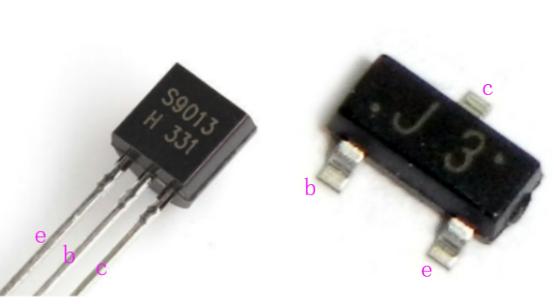

三極管有多種封裝類型，包括TO-92、TO-220、SOT-23等。選擇封裝時，需要考慮物理尺寸、熱性能和安裝要求：
TO-92：小型封裝，適用于低功率應用。
TO-220：較大封裝，適用于高功率應用。
SOT-23：表面貼裝封裝，適用于緊湊型設計。
6. 應用場景
三極管廣泛應用于各種電子電路中，常見的應用場景包括：
放大器：在音頻放大器中，通常使用高增益三極管來放大輸入信號。
開關：在數字電路中，三極管可以用作開關，控制電流的開和關。
信號調制：在無線通信中，三極管可以用來調制信號。
7. 測試和驗證
在實際應用中，需要對三極管進行測試和驗證，以確保其滿足電路要求。測試內容包括：
直流特性：如基極-發射極電壓（V_BE）。
交流特性：如增益和頻率響應。
8. 熱管理
三極管在工作時會產生熱量，因此需要適當的熱管理措施，如散熱片或散熱器，以防止過熱。特別是在高功率應用中，良好的熱管理是確保三極管穩定工作的關鍵。
結論
三極管的選擇和應用是一個復雜的過程，需要綜合考慮多種因素，以確保電路的可靠性和性能。通過以上步驟，可以有效地選擇和應用三極管，滿足特定的電路設計需求。
