今天咱們來嘮嘮晶體管這玩意兒，它可是電子世界里的 “大力士”，能干不少活兒，像放大信號、開關控制、穩壓，還有信號調制這些都不在話下。晶體管的種類也不少，下面咱們就來好好說道說道。
雙極型晶體管（BJT）
NPN 型 BJT
結構 ：這貨是兩個 N 型半導體夾著一個 P 型半導體，就像兩片面包夾著一塊肉，形成了發射結和集電結這兩個 “關卡”。
工作原理 ：要是發射極電壓比基極電壓高（正向偏置），集電極電壓又比基極電壓高（反向偏置），那發射區的電子就會像一群小精靈一樣，穿過發射結跑到基區，然后在基區溜達著到集電結邊緣，最后被集電極 “抓住”，這樣一來，電流就放大了。
應用 ：在放大電路、開關電路和穩壓電路里頭都能看到它的身影，就像個勤勞的小蜜蜂，哪兒都能幫上忙。
PNP 型 BJT
結構 ：和 NPN 型相反，是兩個 P 型半導體夾著一個 N 型半導體。
工作原理 ：正向偏置發射結和反向偏置集電結時，空穴（可以理解為電子的 “小伙伴”）從發射區往基區跑，后面的過程和 NPN 型差不多，也能放大電流。
應用 ：和 NPN 型一樣，在各種電路里都能用，不過有時候因為電路設計或者性能要求，會選擇用它。
場效應晶體管（FET）
MOSFET
分類 ：這貨分 N 溝道和 P 溝道兩種，根據工作模式又分增強型和耗盡型，就像一個家族里有不同性格的兄弟姐妹。
結構 ：有柵極、源極和漏極，柵極和溝道之間隔著一層薄薄的絕緣層，就像兩個小伙伴中間隔了個 “小屏障”。
工作原理 ：拿 N 溝道增強型 MOSFET 來說，柵極電壓要是高于某個值，絕緣層下面就會出現電子，形成導電溝道，源極和漏極就能連通了；要柵極電壓不夠，溝道就沒了，電流也就過不去了。
應用 ：在數字電路里當開關元件，在模擬電路里當放大器和調制器，就像個 “多面手”。
JFET
分類 ：有 N 溝道和 P 溝道兩種，不過只有耗盡型這一種工作模式。
結構 ：和 MOSFET 差不多，但柵極和溝道直接接觸，沒那層絕緣層。
工作原理 ：改變柵極電壓就能控制溝道寬窄，進而控制漏極電流。比如 N 溝道 JFET，柵極電壓為負時，溝道變窄，電流減??；柵極電壓為正時，溝道變寬，電流增大。
應用 ：雖然在有些方面不如 MOSFET，但在高頻電路里還有自己的一席之地。
其他類型晶體管
IGBT
結構 ：這可是個 “混血兒”，由 BJT 和 MOSFET 組成。
工作原理 ：結合了 MOSFET 的高輸入阻抗和 BJT 的低導通壓降的優點，用 MOSFET 的柵極電壓控制 BJT 的基極電流，進而控制集電極電流。
應用 ：在高壓、大功率的電力電子系統里頭，像交流電機驅動、變頻器、開關電源這些地方都能看到它。
HEMT
結構與材料 ：通常采用異質結結構，柵極下方的溝道層用高遷移率材料，溝道層下方的緩沖層用和溝道層晶格匹配但禁帶寬度更大的材料。常見的材料有 GaAs/AlGaAs、GaN/AlGaN 等。
工作原理 ：柵極電壓變化會改變溝道層中電子的勢能分布，影響電子遷移率和濃度，從而控制溝道導電性和源極到漏極的電流。和傳統 MOSFET 比，它的溝道層更薄，電子遷移率更高，跨導高，噪聲系數低。
應用 ：在無線通信、衛星通信、雷達系統和高速數字電路等領域很受歡迎，比如在無線通信基站里當功率放大器，在雷達系統里當微波功率器件。
單極晶體管
概念 ：理論上有一種只靠單一類型載流子（電子或空穴）工作的晶體管，不過在現代半導體技術里，嚴格意義上的 “單極晶體管” 產品沒有，像 MESFET 這種特殊類型的晶體管體現了這個概念，但還是歸類為 FET。
未來展望 ：未來半導體技術發展，探索和開發新型單極傳輸機制，像量子點晶體管、隧穿晶體管這些，可能是個有趣又有挑戰的方向。
總結與展望
晶體管這玩意兒可是現代電子技術的 “頂梁柱”，類型多，應用廣。從經典的 BJT 到 FET，再到特殊的 HEMT 等，每種都有自己的 “獨門絕技” 和適用范圍。隨著科技不斷進步，以后晶體管發展會更注重高性能、低功耗、高集成度和新材料應用。像二維材料（石墨烯、二硫化鉬等）和量子技術發展，人們正探索基于這些新材料的晶體管結構和工作機制，這些新型晶體管有望在速度、功耗、集成度等方面取得大突破，給未來電子技術發展帶來新希望。總之，晶體管這半導體技術的核心部分，未來肯定還會大放光彩，前景廣闊得很。

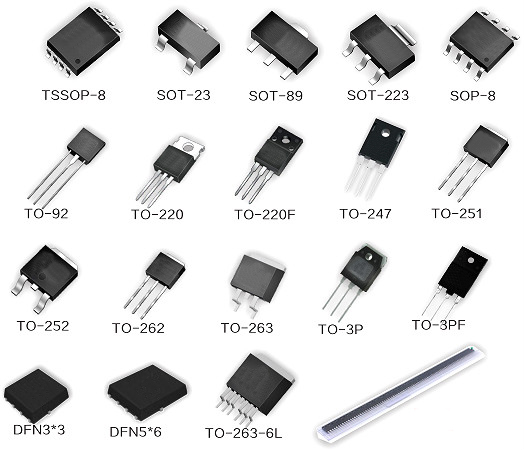

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
