開關二極管的原理與在電路中的作用介紹
在電子電路領域，開關二極管作為一種特殊的半導體器件，憑借其快速導通與截止的特性，在信號控制、整流以及脈沖調制等多方面發揮著關鍵作用，尤其在高頻和脈沖電路中占據重要地位。
在電子電路領域，開關二極管作為一種特殊的半導體器件，憑借其快速導通與截止的特性，在信號控制、整流以及脈沖調制等多方面發揮著關鍵作用，尤其在高頻和脈沖電路中占據重要地位。

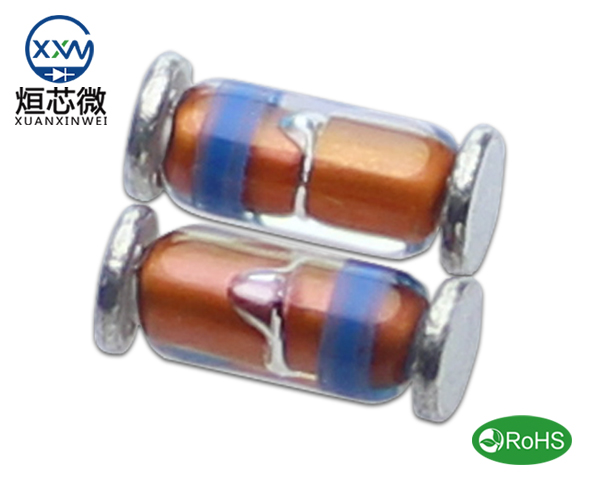

一、開關二極管的基本工作原理
開關二極管以PN結為核心結構，與普通整流二極管類似，但其設計側重于在電路中實現快速的“通”與“斷”狀態切換，從而充當電子開關的角色。其工作狀態主要分為以下兩種：
（一）導通狀態（ON）
當開關二極管處于正向偏置時，即P區連接電源正極，N區連接電源負極，內部電場有利于載流子運動，PN結勢壘降低，形成導電通路，電流得以順暢通過，此時二極管相當于閉合的開關，實現電路導通功能。
（二）截止?fàn)顟B(tài)（OFF）
在反向偏置情況下，即P區接電源負極，N區接電源正極，載流子被驅離，PN結勢壘增大，阻止電流通過，二極管相當于斷開的開關，處于截止?fàn)顟B(tài)，不導通電流。
反向恢復時間（Reverse Recovery Time, Trr）是開關二極管的重要特性，指從導通切換至截止?fàn)顟B(tài)所需的時間，通常在納秒級別，硅材質的開關二極管反向恢復時間一般為幾納秒至百納秒之間，這一特性直接決定了其在高頻電路中的適用性。
二、開關二極管在電路中的關鍵作用
開關二極管憑借快速響應、高穩定性與低功耗等特點，在實際電路中承擔著多樣化的關鍵功能，具體應用如下：
（一）信號整形與波形處理
在脈沖電路中，開關二極管能夠?qū)π盘栠M行整形，提升信號波形的穩定性，例如在高速信號處理過程中，有效去除噪聲信號，確保信號清晰度。
（二）高速開關電路
在電子設備的開關電路中，開關二極管可快速切換電流路徑，例如在晶體管驅動電路或PWM調制電路中，用于防止反向電流，增強電路可靠性。
（三）高頻整流與電源管理
開關二極管適用于高頻整流電路，如DC-DC轉換器、高頻變壓器等，能夠提高功率轉換效率，降低能量損耗，在開關電源中發揮重要作用。
（四）邏輯電路和計算機應用
計算機和數字邏輯電路中，開關二極管可用于構建簡單的邏輯門，如與門、或門等，滿足高效、快速的信號傳輸需求。
（五）自動控制電路
在自動化設備和工業控制系統里，開關二極管可作為信號觸發器或保護元件，應用于繼電器驅動、電機控制等方面。
三、結論
開關二極管作為一種高效的電子開關器件，在信號處理、高頻整流、自動控制等多個領域具有不可替代的作用。其快速的開關響應、低功耗以及良好的穩定性，使其成為電子電路設計中的關鍵元件。隨著科技的持續進步，開關二極管的性能也在不斷優化，為現代電子設備的高效與可靠運行提供了更優質的解決方案。
